专利号: 2020232289923
申请人: 镇江市永益工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

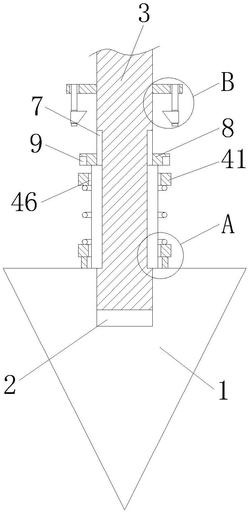

1.一种具有极高强度的阶梯钻结构,包括钻头(1),其特征在于,所述钻头(1)的内部开设有螺纹槽(2),所述螺纹槽(2)的内壁螺纹连接有钻杆(3),所述钻杆(3)的表面固定连接有锁死机构(4),所述钻头(1)的上表面固定连接有限位环(5),所述限位环(5)的内壁与钻杆(3)的内壁接触,所述限位环(5)的内壁开设有第一卡槽(6),所述第一卡槽(6)的内壁与锁死机构(4)的表面接触,所述钻杆(3)的表面开设有限位槽(7),所述限位槽(7)的内壁与锁死机构(4)的表面接触。

2.根据权利要求1所述的一种具有极高强度的阶梯钻结构,其特征在于,所述锁死机构(4)包括第一挡环(41),所述第一挡环(41)的内壁与钻杆(3)的表面固定连接,所述第一挡环(41)的底部固定连接有复位弹簧(42),所述复位弹簧(42)的底部固定连接有第二挡环(43),所述第二挡环(43)的内壁与钻杆(3)的表面接触,所述第二挡环(43)的内壁开设有第一凹槽(44),所述第一凹槽(44)的内壁固定连接有锁死柱(45),所述第一挡环(41)的内壁开设有第二凹槽(46),所述第一卡槽(6)的内壁、限位槽(7)的内壁和第二凹槽(46)的内壁均与锁死柱(45)的表面接触。

3.根据权利要求2所述的一种具有极高强度的阶梯钻结构,其特征在于,所述锁死柱(45)的上表面固定连接有滑环(8),所述滑环(8)的内壁与钻杆(3)的表面接触,所述滑环(8)的左右两侧均开设有第二卡槽(9),所述钻杆(3)的表面固定连接有连接块(10),所述连接块(10)的内部开设有第一连接孔(11),所述第一连接孔(11)的内壁固定连接有弹性金属片(12),所述弹性金属片(12)的内部开设有第二连接槽(13),所述第二连接槽(13)的内壁固定连接有卡块(14),所述卡块(14)的表面与第二卡槽(9)的内壁接触。

4.根据权利要求3所述的一种具有极高强度的阶梯钻结构,其特征在于,所述卡块(14)为梯形块,且卡块(14)靠近钻杆(3)的一侧为斜面。

5.根据权利要求2所述的一种具有极高强度的阶梯钻结构,其特征在于,所述锁死柱(45)的数量为四个,且四个锁死柱(45)以钻杆(3)为中心呈对称分布。

6.根据权利要求1所述的一种具有极高强度的阶梯钻结构,其特征在于,所述钻头(1)的中心与钻杆(3)的中心在同一垂线上。
