专利号: 2020232166834
申请人: 天津市宝坻区宝盛门窗有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

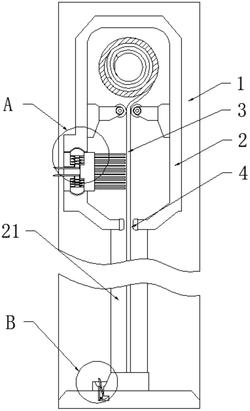

1.一种能够手拉清洁式纱窗,包括框体(1),其特征在于:所述框体(1)顶端固定设置有壳体(2),所述壳体(2)内部通过自动回卷机构活动设置有纱窗(3),所述壳体(2)的底端开设有方形口(4),所述纱窗(3)的底端穿过方形口(4)设置在壳体(2)的下方,所述壳体(2)的一侧开设有第一安装槽(5),所述第一安装槽(5)内部活动设置有安装块(6),所述安装块(6)的一端设置在壳体(2)内部,所述安装块(6)在靠近纱窗(3)的一侧固定设置有毛刷(7),所述壳体(2)在第一安装槽(5)的上下两端均开设有第一卡槽(8),所述安装块(6)的上下两端均开设有第一凹槽(9),所述第一凹槽(9)内部活动设置有第一卡块(10),所述第一卡块(10)的顶端活动设置在第一卡槽(8)内部,所述第一卡块(10)的底端活动设置有固定杆(11),所述固定杆(11)的外侧在第一卡槽(8)内部活动套设有第一弹簧(12),所述第一安装槽(5)的一侧开设有第二凹槽(13),所述固定杆(11)的底端活动设置在第二凹槽(13)内部,所述固定杆(11)位于第二凹槽(13)内部的一端固定设置有第一按压板(14),所述第一按压板(14)的一侧穿过第二凹槽(13)设置在安装块(6)的外侧,所述纱窗(3)的底端固定设置有固定条(15),所述固定条(15)的底端与框体(1)的内部底端活动连接,所述框体(1)的底端开设有第二卡槽(16),所述固定条(15)的顶端一侧开设有第二安装槽(151),所述第二安装槽(151)的底端一侧固定设置有固定板(17),所述固定板(17)的底端活动设置在第二卡槽(16)内部一侧,所述第二安装槽(151)内部通过转轴活动设置有第二按压板(18),所述第二按压板(18)的底端在远离固定板(17)的一侧固定设置有第二卡块(19),所述第二卡块(19)活动设置在第二卡槽(16)内部,所述固定板(17)的一侧固定设置有第二弹簧(20),所述第二弹簧(20)的另一端与第二按压板(18)的一侧固定连接。

2.根据权利要求1所述的一种能够手拉清洁式纱窗,其特征在于:所述壳体(2)内部两侧均通过固定架活动设置有滚轮。

3.根据权利要求1所述的一种能够手拉清洁式纱窗,其特征在于:所述框体(1)的两侧均开设有滑槽(21),所述固定条(15)的两侧分别设置在滑槽(21)内部。

4.根据权利要求1所述的一种能够手拉清洁式纱窗,其特征在于:所述壳体(2)在方形口(4)的两侧均固定设置有橡胶垫。

5.根据权利要求1所述的一种能够手拉清洁式纱窗,其特征在于:所述第二按压板(18)的顶端在远离固定板(17)的一侧固定设置有防滑垫。

6.根据权利要求1所述的一种能够手拉清洁式纱窗,其特征在于:所述第二卡块(19)的底端为倾斜设置。
