专利号: 2020232001598
申请人: 广东百年基业水利水电建设有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

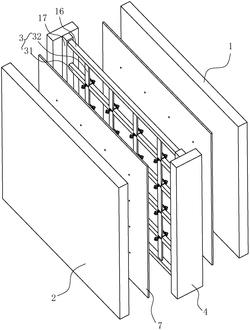

1.一种高强度中空墙体,包括外墙(1)与内墙(2),其特征在于:所述外墙(1)与内墙(2)之间设置有龙骨架(3),所述龙骨架(3)包括若干横纵加错分布的主龙骨(31)与副龙骨(32),所述主龙骨(31)沿自身的长度方向开有若干卡槽(9),所述副龙骨(32)卡接在所述卡槽(9)内,所述主龙骨(31)与副龙骨(32)的交接处设置有自锁组件(11);所述主龙骨(31)与所述副龙骨(32)的交接处穿接有连接杆(5),所述连接杆(5)的两端均套接固定均有钢板(7),两块所述钢板(7)夹持在所述龙骨架(3)的两侧,所述连接杆(5)的一端与所述外墙(1)插接固定,所述连接杆(5)的另一端与所述内墙(2)插接固定。

2.根据权利要求1所述的一种高强度中空墙体,其特征在于:所述卡槽(9)的横截面呈梯形,所述卡槽(9)槽侧壁之间的间距朝靠近自身开口端的方向逐渐增大,所述副龙骨(32)的形状与所述卡槽(9)的形状配合,所述副龙骨(32)靠近所述卡槽(9)槽侧壁的两侧均开有凹槽(12),所述自锁组件(11)包括与所述凹槽(12)滑动插接的楔形块(111),所述楔形块(111)的斜面与所述卡槽(9)的槽侧壁配合,所述楔形块(111)与所述凹槽(12)的槽底之间固定连接有弹性件,所述卡槽(9)的槽侧壁开有与所述楔形块(111)插接配合的插槽(13)。

3.根据权利要求2所述的一种高强度中空墙体,其特征在于:所述副龙骨(32)上设置有驱使所述楔形块(111)朝靠近所述凹槽(12)槽底的方向移动的解锁组件(14)。

4.根据权利要求3所述的一种高强度中空墙体,其特征在于:所述副龙骨(32)远离所述卡槽(9)槽底的一侧开有滑槽(15),所述滑槽(15)与所述凹槽(12)连通,所述解锁组件(14)包括与所述滑槽(15)滑动插接的滑杆(141),所述滑杆(141)插入所述凹槽(12)的一端与所述楔形块(111)固定连接,所述副龙骨(32)远离所述卡槽(9)的一侧铰接有固定环(142),当所述楔形块(111)与所述插槽(13)分离后,所述楔形块(111)位于所述固定环(142)的转动范围内。

5.根据权利要求1所述的一种高强度中空墙体,其特征在于:所述副龙骨(32)上还设置有用于支撑所述主龙骨(31)的支撑组件。

6.根据权利要求5所述的一种高强度中空墙体,其特征在于:所述支撑组件包括若干组沿所述副龙骨(32)的长度方向间隔分布的支撑板(10),所述支撑板(10)与所述副龙骨(32)固定连接,两块所述支撑板(10)为一组,所述主龙骨(31)卡接在相邻两块所述支撑板(10)之间。

7.根据权利要求1所述的一种高强度中空墙体,其特征在于:所述主龙骨(31)与所述副龙骨(32)的外周围设有两根横梁(16)与两根竖梁(17),两根所述横梁(16)与两根所述竖梁(17)首尾固定连接围成框状,若干所述主龙骨(31)插接在两根所述横梁(16)之间,若干所述副龙骨(32)插接在两根所述竖梁(17)之间。

8.根据权利要求1所述的一种高强度中空墙体,其特征在于:所述连接杆(5)为螺杆,所述钢板(7)与所述连接杆(5)滑动套接,所述连接杆(5)的两端均螺纹连接有螺母(8)。
