专利号: 2020231723116
申请人: 廊坊市聚和生建筑材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

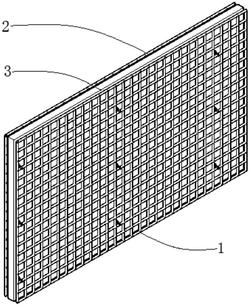

1.保温防火网架板,包括一号钢筋网架(1)、二号钢筋网架(2)、保温板(3)、定位支架(4)、长螺丝(5)、钢板(6),其特征是:所述一号钢筋网架(1)和二号钢筋网架(2)平行放置,所述保温板(3)设置在所述一号钢筋网架(1)和二号钢筋网架(2)的中间,在所述保温板(3)的两侧分别各设置一所述钢板(6),所述定位支架(4)一侧通过螺丝固定安装在所述一号钢筋网架(1)和二号钢筋网架(2)上,所述长螺丝(5)一端通过螺丝固定安装在所述定位支架(4)的另一端,所述长螺丝(5)另一端依次穿过所述钢板(6)和保温板(3)后再通过螺丝固定安装在所述定位支架(4)上。

2.根据权利要求1所述的保温防火网架板,其特征是:所述一号钢筋网架(1)和二号钢筋网架(2)结构相同,大小相等,由相互垂直的钢筋圆柱条焊接而成,且钢筋圆柱条的直径相等。

3.根据权利要求1所述的保温防火网架板,其特征是:所述定位支架(4)包括固定环(401)、固定接头(402)、安装板(403)、一号连接件(404)、二号连接件(405),所述固定接头(402)焊接在所述固定环(401)的侧壁上,所述安装板(403)通过焊接固定安装在所述固定环(401)的侧壁上,所述一号连接件(404)焊接在所述安装板(403)上,所述二号连接件(405)通过螺丝固定安装在所述安装板(403)上。

4.根据权利要求3所述的保温防火网架板,其特征是:所述固定环(401)为侧壁上开设有缺口的圆环结构,且所述固定环(401)的内环直径与钢筋圆柱条的直径相等。

5.根据权利要求3所述的保温防火网架板,其特征是:所述固定接头(402)有两个,所述固定接头(402)一端为弧形结构。

6.根据权利要求3所述的保温防火网架板,其特征是:所述安装板(403)与所述固定环(401)构成一“口”形结构。

7.根据权利要求3所述的保温防火网架板,其特征是:所述二号连接件(405)有两个,所述两个二号连接件(405)分别位于所述一号连接件(404)的两侧,并与所述一号连接件(404)呈45°夹角。

8.根据权利要求1所述的保温防火网架板,其特征是:所述定位支架(4)每两个构成一组,且每组所述定位支架(4)沿着中心轴呈对称结构。
