专利号: 2020231652290
申请人: 南充市嘉恒建设工程质量检测有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-01
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

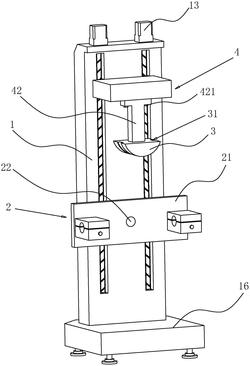

1.一种金属线材反复弯折机,包括机体(1),其特征在于:所述机体(1)上转动设置有用于固定物料的固定装置(2),所述机体(1)上设置有用于弯折物料的抵紧块(3),弯折时所述抵紧块(3)与物料抵接,所述机体(1)上还设置有驱动抵紧块(3)运动的驱动件(4),所述驱动件(4)包括滑动板(41),所述滑动板(41)上可拆卸设置有支撑杆(42),所述抵紧块(3)固定设置在支撑杆(42)远离滑动板(41)的一端,所述滑动板(41)的一侧设置有滑块(43),所述机体(1)上开设有滑槽(11),所述滑块(43)与滑槽(11)滑动配合,所述滑槽(11)内转动设置有丝杠(12),所述丝杠(12)穿过滑块(43)并与滑块(43)滑动配合,机体(1)上还设置有驱动电机(13),所述丝杠(12)的一端延伸至滑槽(11)外并与驱动电机(13)的输出轴固定连接,所述抵紧块(3)的运动方向与物料的长度方向相垂直,所述抵紧块(3)上开设有凹槽(31),所述凹槽(31)与物料贴合。

2.根据权利要求1所述的金属线材反复弯折机,其特征在于:所述滑动板(41)上设置有多个滑块(43),所述机体(1)上开设有多个滑槽(11)。

3.根据权利要求1所述的金属线材反复弯折机,其特征在于:所述固定装置(2)包括固定板(21),所述固定板(21)的中部垂向设置有转动轴(22),所述机体(1)上开设有转动槽(14),所述转动轴(22)与转动槽(14)转动配合,所述机体(1)上还设置有伺服电机(15),所述伺服电机(15)的输出轴与转动轴(22)固定连接。

4.根据权利要求3所述的金属线材反复弯折机,其特征在于:所述固定装置(2)还包括两根固定轴(23),两根所述固定轴(23)均转动设置在固定板(21)上且位于抵紧块(3)的两侧,两根所述固定轴(23)上均设置有固定件(24)。

5.根据权利要求4所述的金属线材反复弯折机,其特征在于:所述固定件(24)包括固定块(241),所述固定块(241)固定设置在固定轴(23)远离固定板(21)的一端,所述固定块(241)上开设有第一放置槽(242),所述固定件(24)还包括压紧块(243),所述压紧块(243)上开设有第二放置槽(244),所述第一放置槽(242)和第二放置槽(244)均与物料贴合,所述固定块(241)上还设置有用于与压紧块(243)连接的连接件(25)。

6.根据权利要求5所述的金属线材反复弯折机,其特征在于:所述连接件(25)包括固定设置在压紧块(243)上的连接杆(251),所述固定块(241)上开设有与连接杆(251)间隙配合的连接孔(252),所述固定块(241)上还穿设有限位杆(253),所述连接杆(251)远离压紧块(243)的一端开设有与限位杆(253)间隙配合的限位孔(254)。
