专利号: 202023128836X
申请人: 江苏天叙照明集团有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

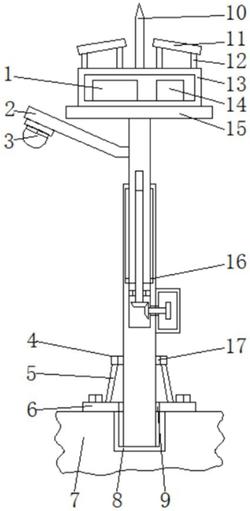

1.一种可升降的中杆灯,包括伸缩机构(16),其特征在于:所述伸缩机构(16)包括伸缩柱(1601)、螺纹孔(1602)、第一转轴(1603)、安装槽(1604)、凸块(1605)、连接板(1606)、第一轴承(1607)、第一锥形齿轮(1608)、第二锥形齿轮(1609)、第三通孔(1610)、连接柱(1611)、第二箱体(1612)、旋转调节板(1613)、第二通孔(1614)、第二转轴(1615)、第二轴承(1616)、第二安全锁(1617)和第二安全门(1618),所述伸缩柱(1601)的底端安装在第三通孔(1610)内,且伸缩柱(1601)的外壁与第三通孔(1610)的孔壁间隙连接,所述第三通孔(1610)开设在连接柱(1611)的顶部中心位置,所述伸缩柱(1601)的底端中心位置开设有螺纹孔(1602),所述螺纹孔(1602)内安装有第一转轴(1603),所述第一转轴(1603)的底端穿过连接板(1606)表面中心位置上的第一轴承(1607)与第一锥形齿轮(1608)连接,所述连接板(1606)设置在第三通孔(1610)内部的下方,所述第一锥形齿轮(1608)与第二锥形齿轮(1609)啮合连接,所述第二锥形齿轮(1609)安装在第二转轴(1615)的一端上,所述第二转轴(1615)的另一端依次穿过伸缩柱(1601)外壁一侧上的第二轴承(1616)和第二通孔(1614)与旋转调节板(1613)连接,且旋转调节板(1613)位于第二箱体(1612)的内部,所述伸缩柱(1601)的顶端安装有顶板(15),所述顶板(15)的上表面安装有第一箱体(13),所述第一箱体(13)的上方两侧均设置有太阳能面板(11),所述太阳能面板(11)的底部通过第二支撑杆(12)与第一箱体(13)的顶部连接,所述伸缩柱(1601)的外壁一侧安装有照明灯安装板(2),所述照明灯安装板(2)的底部一侧安装有照明灯本体(3),所述连接柱(1611)的底端依次穿过限位板(4)表面中心位置上的限位孔(17)、固定板(6)表面中心位置上的第一通孔(9)并延伸到中空环状壳体(8)的内部底端,所述限位板(4)的下表面两侧均安装有第一支撑杆(5),所述第一支撑杆(5)的底端安装在固定板(6)的顶部,所述固定板(6)安装在地基(7)的顶部,所述中空环状壳体(8)设置在固定板(6)的底部中心位置,且中空环状壳体(8)位于地基(7)的内部。

2.根据权利要求1所述的一种可升降的中杆灯,其特征在于:所述第一转轴(1603)的外壁上方设置有外螺纹,所述第一转轴(1603)外壁上的外螺纹与螺纹孔(1602)孔壁上的内螺纹之间螺纹啮合连接。

3.根据权利要求1所述的一种可升降的中杆灯,其特征在于:所述第二通孔(1614)开设在第二箱体(1612)的一侧外壁上,所述第二箱体(1612)安装在伸缩柱(1601)的外壁一侧,所述第二箱体(1612)的前端面设置有第二安全门(1618),所述第二安全门(1618)的前端面设置有第二安全锁(1617)。

4.根据权利要求1所述的一种可升降的中杆灯,其特征在于:所述伸缩柱(1601)的底端外壁两侧均安装有凸块(1605),所述凸块(1605)安装在安装槽(1604)内,且凸块(1605)的外壁与安装槽(1604)的槽壁间隙连接,所述安装槽(1604)开设在第三通孔(1610)的孔壁两侧。

5.根据权利要求1所述的一种可升降的中杆灯,其特征在于:所述第一箱体(13)的内部底端安装有蓄电池(1)和逆变器(14),且蓄电池(1)位于逆变器(14)的一侧,所述第一箱体(13)的顶部中心位置安装有避雷针(10),所述第一箱体(13)的前端面设置有第一安全门(18),所述第一安全门(18)的前端面设置有第一安全锁(19)。

6.根据权利要求1所述的一种可升降的中杆灯,其特征在于:所述限位孔(17)的孔壁、第一通孔(9)的孔壁和中空环状壳体(8)的内壁均与连接柱(1611)的外壁间隙连接。
