专利号: 2020230842654
申请人: 合肥多孚新材料科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

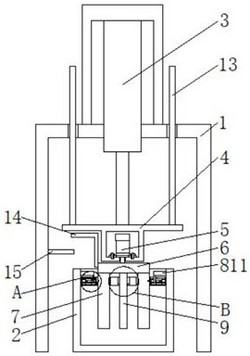

1.一种密封剂生产用原料混合装置,包括支架(1)和搅拌桶(2),其特征在于:所述搅拌桶(2)位于支架(1)的内部,所述支架(1)的上方通过U形板固定连接有电动推杆(3),所述电动推杆(3)的底部固定贯穿支架(1)并延伸至支架(1)的内部,所述电动推杆(3)输出轴的底部固定连接固定框(4),所述固定框(4)内壁的底部固定连接有电机(5),所述电机(5)输出轴的底部活动贯穿固定框(4)并延伸至固定框(4)的下方,所述电机(5)输出轴的底部固定连接有横板(6),所述横板(6)的下表面分别固定连接有两个第一搅拌板(7),所述搅拌桶(2)的内部设置有刮胶机构(8);

所述刮胶机构(8)包括刮胶板(801),所述刮胶板(801)的上表面分别开设有两个第一通槽(802),两个所述第一通槽(802)的内壁分别与两个第一搅拌板(7)的表面活动连接,所述刮胶板(801)的内部开设有两个空腔(803),两个所述空腔(803)分别位于两个第一通槽(802)的背离侧,两个所述空腔(803)的内部均通过圆轴活动连接有齿轮(804),两个所述空腔(803)的内壁均固定连接有方管(805),两个所述方管(805)的内部均活动连接有弹簧(806),两个所述弹簧(806)的背离端分别与两个空腔(803)的内壁固定连接,两个所述弹簧(806)的相对端均固定连接有第一齿条(807),两个所述第一齿条(807)的表面分别与两个方管(805)的内壁活动连接,两个所述第一齿条(807)分别与两个齿轮(804)啮合,两个所述第一齿条(807)的相对端分别活动贯穿两个空腔(803)并分别延伸至两个第一通槽(802)的内部,两个所述第一齿条(807)的相对端分别与两个第一搅拌板(7)的背离侧活动连接,两个所述第一齿条(807)的上表面均开设有通孔(808),两个所述空腔(803)的内部分别设置有两个第二齿条(809),两个所述第二齿条(809)分别位于两个第一齿条(807)的正上方,两个所述空腔(803)内壁的一侧分别与两个限位杆(810)的一端固定连接,两个所述限位杆(810)的另一端分别活动贯穿两个第二齿条(809)并分别与两个空腔(803)内壁的另一侧固定连接,两个所述第二齿条(809)分别与两个齿轮(804)啮合,所述搅拌桶(2)内壁的相对侧均固定连接有挡块(811),两个所述挡块(811)的下表面均固定连接有固定杆(812),两个所述固定杆(812)分别位于两个限位杆(810)的正面,两个所述固定杆(812)的背离侧均固定连接有三角块(813),所述刮胶板(801)对应两个固定杆(812)位置处均开设有竖槽(814),两个所述竖槽(814)的内壁分别与两个固定杆(812)的表面活动连接,两个所述三角块(813)的上表面分别与两个第二齿条(809)的下表面活动连接,两个所述第一搅拌板(7)的背离侧均开设有方孔(815)。

2.根据权利要求1所述的一种密封剂生产用原料混合装置,其特征在于:所述横板(6)的下表面固定连接有第二搅拌板(9),所述第二搅拌板(9)位于两个第一搅拌板(7)之间,所述刮胶板(801)对应第二搅拌板(9)位置处开设有第二通槽(10)。

3.根据权利要求1所述的一种密封剂生产用原料混合装置,其特征在于:所述通孔(808)内壁左侧到右侧的最小距离大于三角块(813)左侧到右侧的最大距离与固定杆(812)左侧到右侧的距离之和。

4.根据权利要求2所述的一种密封剂生产用原料混合装置,其特征在于:两个所述第一通槽(802)和第二通槽(10)的内壁分别固定连接有两个第一活塞环(11)和第二活塞环(16),两个所述第一活塞环(11)和第二活塞环(16)的内壁分别与刮胶板(801)表面活动连接。

5.根据权利要求1所述的一种密封剂生产用原料混合装置,其特征在于:两个所述空腔(803)内壁的底部均固定连接有U形块(12),两个所述U形块(12)的内壁分别与两个第一齿条(807)的表面活动连接。

6.根据权利要求1所述的一种密封剂生产用原料混合装置,其特征在于:所述固定框(4)的上表面固定连接有长杆(13),所述长杆(13)的顶部活动贯穿支架(1)并延伸至支架(1)的上方。

7.根据权利要求1所述的一种密封剂生产用原料混合装置,其特征在于:所述横板(6)的左侧固定连接有L形杆(14),所述支架(1)内壁的左侧固定连接有指位杆(15),所述指位杆(15)位于L形杆(14)的背面。
