专利号: 2020230616530
申请人: 溧阳市高邦电缆材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种方便铺料的干式复合机,包括烘箱(2),所述烘箱(2)内沿其长度方向依次设置有若干用于传送物料的传送辊(21);其特征在于:所述烘箱(2)内沿其长度方向滑移连接有用于承接物料的承接板(23),所述承接板(23)位于传送辊(21)上方;所述承接板(23)沿烘箱(2)宽度方向的两端分别设置有用于压紧物料的压紧组件(3);所述烘箱(2)设置有用于驱动承接板(23)移动的驱动组件(4)。

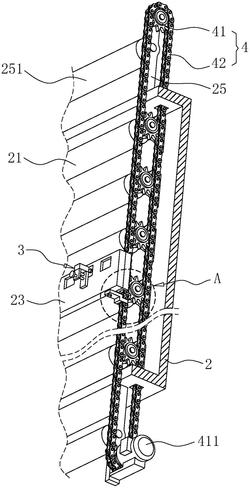

2.根据权利要求1所述的一种方便铺料的干式复合机,其特征在于:所述驱动组件(4)包括转动设置于烘箱(2)两端的转动件(41)和与两个转动件(41)外侧壁均相连的连接件(42);其中一个所述转动件(41)连接有用于驱动对应转动件(41)转动的驱动件(411);所述连接件(42)固定设置有驱动块(421),所述驱动块(421)与承接板(23)固定连接。

3.根据权利要求2所述的一种方便铺料的干式复合机,其特征在于:每个所述传送辊(21)的一端均同轴连接有从动件(212),全部所述从动件(212)的外侧壁均与连接件(42)相连。

4.根据权利要求3所述的一种方便铺料的干式复合机,其特征在于:所述从动件(212)直径与传送辊(21)直径相等。

5.根据权利要求3所述的一种方便铺料的干式复合机,其特征在于:所述传送辊(21)与从动件(212)通过单向轴承(2111)相连。

6.根据权利要求1所述的一种方便铺料的干式复合机,其特征在于:所述压紧组件(3)包括与承接板(23)固定连接的固定柱(31)和与固定柱(31)沿上下方向滑移连接的压紧块(32);所述压紧块(32)与固定柱(31)之间设置有用于固定压紧块(32)的固定件(322)。

7.根据权利要求6所述的一种方便铺料的干式复合机,其特征在于:所述承接板(23)沿其长度方向依次设置有若干固定位(231),所述固定柱(31)与承接板(23)之间设置有可使固定柱(31)固定于任意固定位(231)的锁固件(232)。

8.根据权利要求1所述的一种方便铺料的干式复合机,其特征在于:所述烘箱(2)两端分别设置有可供承接板(23)移动的让位孔(24),所述烘箱(2)位于每个让位孔(24)上方的外侧壁分别向下延伸设置有用于封堵让位孔(24)的封堵板(262)。

9.根据权利要求8所述的一种方便铺料的干式复合机,其特征在于:所述烘箱(2)位于每个让位孔(24)上方的外侧壁均设置有安装块(26),所述安装块(26)沿上下方向贯穿设置有安装孔(261),所述封堵板(262)与安装孔(261)内侧壁滑移连接;所述封堵板(262)上端设置有可与安装块(26)上表面抵接的限位块(2621)。
