专利号: 2020230148723
申请人: 海南净乐帮环保家政服务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

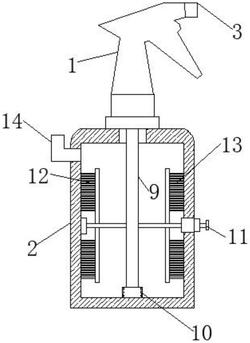

1.一种油烟机清洗用清洗剂喷洒枪,包括喷洒枪主体(1)和容器瓶(2),其特征在于,所述喷洒枪主体(1)包括喷洒头(3)和吸液软管(9),所述喷洒头(3)内设有导管(4),所述导管(4)固定并连通雾状喷头(5),所述喷洒头(3)的底部嵌装有海绵(6),所述喷洒头(3)插接安装有挤压杆(7),所述海绵(6)位于所述雾状喷头(5)的底部,所述吸液软管(9)位于所述容器瓶(2)内,所述容器瓶(2)转动安装有驱动杆(11),所述驱动杆(11)固定安装有两个搅拌杆(12),所述搅拌杆(12)设有刷毛(13),所述刷毛(13)和所述容器瓶(2)呈贴合设置。

2.根据权利要求1所述的一种油烟机清洗用清洗剂喷洒枪,其特征在于,所述喷洒头(3)的底部开设有位于所述海绵(6)下方的出液口(8)。

3.根据权利要求1所述的一种油烟机清洗用清洗剂喷洒枪,其特征在于,所述导管(4)设有安装在所述喷洒头(3)内的固定块。

4.根据权利要求1所述的一种油烟机清洗用清洗剂喷洒枪,其特征在于,所述吸液软管(9)包括吸液头(10),所述吸液头(10)位于所述容器瓶(2)的底部。

5.根据权利要求1所述的一种油烟机清洗用清洗剂喷洒枪,其特征在于,所述喷洒枪主体(1)和所述容器瓶(2)螺纹安装在一起。

6.根据权利要求1所述的一种油烟机清洗用清洗剂喷洒枪,其特征在于,所述容器瓶(2)固定并连通有进水管(14)。
