专利号: 2020228296591
申请人: 苏州工业园区凯莎诺华家居用品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

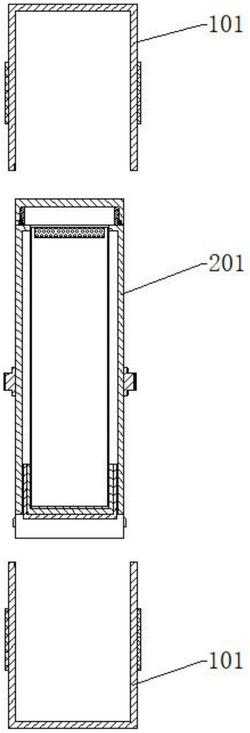

1.一种带杯罩的保温套杯,其特征在于:包括外杯体(201),外杯体(201)内相配合地固接有内杯体(202),外杯体(201)上端设有杯口(204),杯口(204)外侧通过螺纹连接有杯盖(205);外杯体(201)下部设有卡扣槽(218);

还包括底座(210),底座(210)上部设有安装槽(217),安装槽(217)内安装有弹簧(216),弹簧(216)一端固接有卡扣(215),卡扣(215)上部相配合地插在卡扣槽(218)内,卡扣(215)远离弹簧(216)一端固接有按压块(214),按压块(214)一端伸出所述安装槽(217)外;底座(210)靠近内杯体(202)一端设有凹槽,凹槽内插装有附杯一(209),附杯一(209)上插装有附杯二(208);

所述外杯体(201)外侧居中固接有固定环座(207),固定环座(207)包括内环座(220)和固接在内环座(220)外侧中部的外环座(219),内环座(220)的高度值大于外环座(219)的高度值,内环座(220)的上端和下端均留有突出部,内环座(220)的上端和下端均可拆卸地安装有杯罩(101)。

2.根据权利要求1所述的带杯罩的保温套杯,其特征在于:所述杯盖(205)的内侧安装有密封圈(206)。

3.根据权利要求1所述的带杯罩的保温套杯,其特征在于:所述内杯体(202)内安装的保温内胆的材质为陶瓷、金属、塑料或玻璃的其中一种。

4.根据权利要求1或3所述的带杯罩的保温套杯,其特征在于:所述内杯体(202)上端设有滤网(203)。

5.根据权利要求4所述的带杯罩的保温套杯,其特征在于:所述滤网(203)的材质为不锈钢。

6.根据权利要求1所述的带杯罩的保温套杯,其特征在于:所述杯罩(101)的外径与外环座(219)的外径相等。

7.根据权利要求1所述的带杯罩的保温套杯,其特征在于:内环座(220)的突出部外侧设有外螺纹(212),杯罩(101)的内侧设有内螺纹,杯罩(101)通过螺纹连接安装在内环座(220)上。

8.根据权利要求1所述的带杯罩的保温套杯,其特征在于:内环座(220)的突出部外侧设有卡条(213),杯罩(101)的内侧设有滑槽,杯罩(101)通过卡槽连接安装在内环座(220)上。

9.根据权利要求1所述的带杯罩的保温套杯,其特征在于:所述外环座(219)的外圆周面上设有橡胶垫一(211),橡胶垫一(211)上设有防滑纹。

10.根据权利要求1所述的带杯罩的保温套杯,其特征在于:所述杯罩(101)的外圆周面上设有橡胶垫二(102),橡胶垫二(102)上设有防滑纹。
