专利号: 2020227982230
申请人: 诸暨市石笕茶叶专业合作社
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

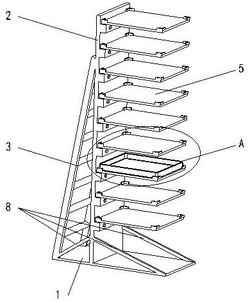

1.一种茶叶晾晒架,其特征在于:包括底座(1);所述底座(1)上方固定有竖向隔板(2);

所述竖向隔板(2)一侧连接有爬梯(3)另一侧连接有多个具有上开口的固定框(4);所述多个固定框(4)沿竖向隔板(2)竖向排列;所述爬梯(3)下端固定于底座(1)上方另一端固定于竖向隔板(2)上;所述固定框(4)上连接有固定架;所述固定架包括放置板(5)以及连接于放置板(5)一侧下方的插接板(6);所述插接板(6)插置于固定框(4)内并通过螺栓(7)与竖向隔板(2)连接。

2.根据权利要求1所述的一种茶叶晾晒架,其特征在于:所述底座(1)与竖向隔板(2)之间连接有加强筋(8)。

3.根据权利要求1所述的一种茶叶晾晒架,其特征在于:所述放置板(5)四个角上皆连接有限位角(9)。

4.根据权利要求1或2或3所述的一种茶叶晾晒架,其特征在于:所述固定框(4)一共为9个,9个固定框(4)沿竖向隔板(2)竖向等距排列。
