专利号: 2020227711347
申请人: 蚌埠市荣强压缩机制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

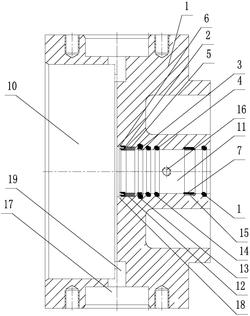

1.一种压缩机用的气缸头密封结构,其特征在于,包括气缸头本体(1)、泛塞封密封圈(2)、斯特封密封圈(3)和O形圈(4),其中:气缸头本体(1)上开有同轴的料缸安装孔(10)和活塞杆安装孔(11),活塞杆安装孔(11)与料缸安装孔(10)连通;

活塞杆安装孔(11)的内壁上从靠近过料缸安装孔(10)的一端向远离料缸安装孔(10)的一端方向开有第一密封环槽(12)、第二密封环槽(13)和第三密封环槽(14),泛塞封密封圈(2)设在第一密封环槽(12)内,斯特封密封圈(3)设在第二密封环槽(13)内,O形圈(4)设在第三密封环槽(14)内。

2.根据权利要求1所述的压缩机用的气缸头密封结构,其特征在于,还包括支撑环(5),支撑环(5)与泛塞封密封圈(2)均设在第一密封环槽(12)内,支撑环(5)用于对泛塞封密封圈(2)沿活塞杆安装孔(11)的轴向支撑,支撑环(5)设在远离料缸安装孔(10)的一侧。

3.根据权利要求2所述的压缩机用的气缸头密封结构,其特征在于,支撑环(5)的外径与泛塞封密封圈(2)的外径相等。

4.根据权利要求1所述的压缩机用的气缸头密封结构,其特征在于,斯特封密封圈(3)的外径大于泛塞封密封圈(2)的外径。

5.根据权利要求1所述的压缩机用的气缸头密封结构,其特征在于,还包括挡圈(6),活塞杆安装孔(11)的内壁上开有遮挡环槽(18),挡圈(6)设在遮挡环槽(18),且挡圈(6)相对泛塞封密封圈(2)靠近料缸安装孔(10)。

6.根据权利要求1所述的压缩机用的气缸头密封结构,其特征在于,还包括导向带(7),活塞杆安装孔(11)的内壁上开有导向带安装环槽(15),导向带(7)安装在导向带安装环槽(15)内,且导向带(7)相对于斯特封密封圈(3)远离料缸安装孔(10),且O形圈(4)设有两组,一组O形圈(4)位于斯特封密封圈(3)和导向带(7)之间,另一组O形圈(4)相对导向带(7)远离料缸安装孔(10)。

7.根据权利要求6所述的压缩机用的气缸头密封结构,其特征在于,O形圈(4)的外径大于导向带(7)的外径。

8.根据权利要求1所述的压缩机用的气缸头密封结构,其特征在于,气缸头本体(1)上还开有测压孔(16),测压孔(16)与活塞杆安装孔(11)连通。

9.根据权利要求1所述的压缩机用的气缸头密封结构,其特征在于,气缸头本体(1)上开有气阀安装孔(17)。

10.根据权利要求9所述的压缩机用的气缸头密封结构,其特征在于,气缸头本体(1)上还开有连接孔(19),连接孔(19)将气阀安装孔(17)与料缸安装孔(10)连通。
