专利号: 2020226550210
申请人: 广州城建职业学院
专利类型:实用新型
专利状态:已下证
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

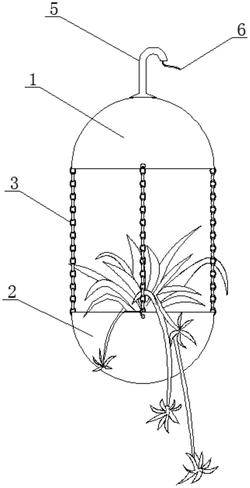

1.一种园林防水型音频播放设备,其特征在于:包括半球形上壳体(1)、半球形下壳体(2)、上下壳体连接链条(3)、音频播放扬声器(4)、上壳体挂钩(5)和音频播放器音频线(6),所述半球形上壳体(1)的开口向下设置,所述半球形下壳体(2)的开口向上设置,所述半球形上壳体(1)的边缘和所述半球形下壳体(2)的边缘之间通过多条所述上下壳体连接链条(3)连接,所述音频播放扬声器(4)固定设置于所述半球形上壳体(1)内的顶部,所述上壳体挂钩(5)的下端与所述半球形上壳体(1)的上端固定连接,所述上壳体挂钩(5)为空心结构,所述上壳体挂钩(5)的空心结构与所述半球形上壳体(1)内相通,所述音频播放器音频线(6)的一端与所述音频播放扬声器(4)电性连接,所述音频播放器音频线(6)的另一端穿过所述上壳体挂钩(5)内后从所述上壳体挂钩(5)的另一端拉出,并连接音频播放设备。

2.根据权利要求1所述的园林防水型音频播放设备,其特征在于:所述音频播放扬声器(4)通过音频播放器固定座(7)与所述半球形上壳体(1)内的顶部可拆卸固定连接,所述音频播放器固定座(7)固定设置于所述半球形上壳体(1)内的顶部,所述音频播放扬声器(4)与所述音频播放器固定座(7)之间通过音频播放扬声器(4)内部设置的螺栓固定连接。

3.根据权利要求1所述的园林防水型音频播放设备,其特征在于:所述上壳体挂钩(5)与所述半球形上壳体(1)之间通过挂钩连接螺纹套筒(8)、挂钩螺纹连接端(9)和螺纹连接处遮罩(10)连接,所述半球形上壳体(1)的上端中部设置内外相通的所述挂钩连接螺纹套筒(8),所述挂钩连接螺纹套筒(8)的内壁设置有螺纹,所述挂钩螺纹连接端(9)设置于所述上壳体挂钩(5)的下端,所述挂钩螺纹连接端(9)的外壁设置有与所述挂钩连接螺纹套筒(8)内壁螺纹相匹配的外螺纹,所述螺纹连接处遮罩(10)设置于所述上壳体挂钩(5)外,所述螺纹连接处遮罩(10)的位置靠近所述挂钩连接螺纹套筒(8)的位置。

4.根据权利要求3所述的园林防水型音频播放设备,其特征在于:所述螺纹连接处遮罩(10)的形状为锥形伞状结构。

5.根据权利要求3所述的园林防水型音频播放设备,其特征在于:所述挂钩连接螺纹套筒(8)的上端露出于所述半球形上壳体(1)的上端,且所述挂钩连接螺纹套筒(8)的上端位于所述螺纹连接处遮罩(10)内,并高于所述螺纹连接处遮罩(10)的下端边缘。

6.根据权利要求1所述的园林防水型音频播放设备,其特征在于:所述上下壳体连接链条(3)的数量为至少3条以上。
