专利号: 202022630449X
申请人: 重庆瑾语文化传媒有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

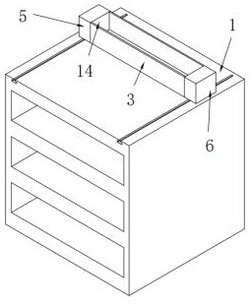

1.一种带有手机固定结构的办公用品收纳盒,包括收纳盒本体(1),其特征在于:所述收纳盒本体(1)上设有若干个抽屉(2),且收纳盒本体(1)的顶部设有固定机构,所述固定机构包括固定座(3)和连接板(4),所述固定座(3)的一端设有左固定块(5),且固定座(3)的另一端设有右固定块(6),所述左固定块(5)和右固定块(6)均通过T形滑槽与收纳盒本体(1)滑动连接,所述连接板(4)的一端穿过右固定块(6)并插接在固定座(3)内,且连接板(4)的另一端设有连接座(7),所述连接座(7)上设有手机固定板(8),且连接座(7)的一端通过螺纹槽与连接板(4)螺接,所述连接座(7)的另一端通过阻尼转轴与手机固定板(8)转动连接,所述手机固定板(8)的上端设有压板(9),且手机固定板(8)的背部设有固定槽(10),所述压板(9)的下侧设有连接杆(11),且连接杆(11)的一端插接在固定槽(10)内,所述连接杆(11)的底端通过弹簧与固定槽(10)弹性连接。

2.根据权利要求1所述的一种带有手机固定结构的办公用品收纳盒,其特征在于:所述手机固定板(8)呈L形状,且手机固定板(8)的下端设有限位凹槽(12)。

3.根据权利要求1所述的一种带有手机固定结构的办公用品收纳盒,其特征在于:所述压板(9)通过螺丝与连接杆(11)固定连接,且压板(9)的前侧设有限位凸起(91)。

4.根据权利要求1所述的一种带有手机固定结构的办公用品收纳盒,其特征在于:所述连接板(4)通过滑槽与固定座(3)滑动连接,且连接板(4)的一端设有用于固定连接座(7)的螺纹柱。

5.根据权利要求1所述的一种带有手机固定结构的办公用品收纳盒,其特征在于:所述右固定块(6)的顶部设有锁紧螺栓(13),所述锁紧螺栓(13)通过螺纹槽与右固定块(6)螺接,且锁紧螺栓(13)的一端穿过右固定块(6)并与连接板(4)相抵。

6.根据权利要求1所述的一种带有手机固定结构的办公用品收纳盒,其特征在于:所述固定座(3)呈矩形状,且固定座(3)的上侧设有放置槽(14)。
