专利号: 2020225921463
申请人: 无为飞翔秸秆综合利用有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

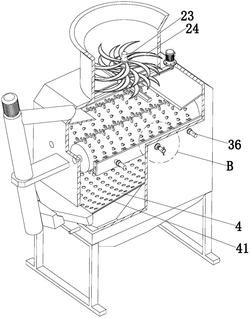

1.一种秸秆颗粒燃料加工用切片设备,包括粉碎箱(1),其特征在于:包括切片组件(2)、粘料清扫组件(3)、导料板(4)和与粉碎箱(1)顶部连通的破碎筒(5),所述导料板(4)倾斜设置在粉碎箱(1)的内部下段,且导料板(4)的左端低于其右端,所述导料板(4)的横截面为弧形结构,所述导料板(4)上设有若干个筛分孔(41),所述切片组件(2)设置在破碎筒(5)内,所述粉碎箱(1)的内部设有两个水平设置的粉碎辊(11),每个所述粉碎辊(11)的两端分别与粉碎箱(1)的左右两侧转动连接,每个所述粉碎辊(11)的外表面均设有若干组等间距分布的粉碎刀片(12),所述粉碎箱(1)的侧壁上设有两个步进电机(13),两个所述步进电机(13)的主轴分别与两个粉碎辊(11)的端部固定连接,所述粘料清扫组件(3)包括两个分别设置在粉碎箱(1)前后两侧的刮料组件(31),每个所述刮料组件(31)均包括水平设置在粉碎箱(1)内的安装条(32),所述安装条(32)的侧壁上设有若干个呈“凹”型结构的刮料块(33),每个所述刮料块(33)均对应一组粉碎刀片(12),所述刮料块(33)的内壁上设有用于对粉碎刀片(12)侧壁粘料进行清扫的清扫刷(34),所述清扫刷(34)与粉碎刀片(12)之间留有间隙。

2.根据权利要求1所述的秸秆颗粒燃料加工用切片设备,其特征在于:每个所刮料组件(31)还均包括调节丝杆(35)和两个水平设置在安装条(32)侧壁上的滑杆(36),每个所述滑杆(36)均与粉碎箱(1)侧壁滑动配合,所述调节丝杆(35)水平设置在安装条(32)的侧壁上,且调节丝杆(35)的端部与安装条(32)侧壁转动连接,所述粉碎箱(1)上设有与调节丝杆(35)螺纹配合的螺纹套(37)。

3.根据权利要求2所述的秸秆颗粒燃料加工用切片设备,其特征在于:每个所述调节丝杆(35)的端部均套设有调节头(38)。

4.根据权利要求1所述的秸秆颗粒燃料加工用切片设备,其特征在于:所述粉碎箱(1)的底部设有与其内部连通的出料漏斗(14)。

5.根据权利要求1所述的秸秆颗粒燃料加工用切片设备,其特征在于:所述粉碎箱(1)的左侧设有安装架(6)和与安装架(6)固定连接的送料绞龙(61),所述送料绞龙(61)呈倾斜设置,所述粉碎箱(1)的左侧设有与其内部连通的接料漏斗(62),所述送料绞龙(61)的进料端与接料漏斗(62)连通,所述送料绞龙(61)的出料端上设有倾斜设置的出料管道(63),所述出料管道(63)的出口与粉碎箱(1)的内部连通,所述粉碎箱(1)的内部上段设有两个呈倾斜设置的导料斜板(64),两个所述导料斜板(64)呈对称设置。

6.根据权利要求1所述的秸秆颗粒燃料加工用切片设备,其特征在于:所述切片组件(2)包括驱动电机(22)、设置在破碎筒(5)内部底端的固定架(21)和竖直设置在固定架(21)顶部的转动轴(23),所述转动轴(23)上套设有多个旋转刀片(24),所述转动轴(23)的底端与固定架(21)转动连接,所述驱动电机(22)设置在粉碎箱(1)的顶部,所述驱动电机(22)的主轴延伸至粉碎箱(1)的内部,所述驱动电机(22)的主轴与转动轴(23)的底端之间通过皮带轮组(25)传动连接。

7.根据权利要求1所述的秸秆颗粒燃料加工用切片设备,其特征在于:所述粉碎箱(1)的两侧均设有多个延伸至粉碎箱(1)内部的导气管道(7),每个所述导气管道(7)的喷气端均倾斜朝上设置,每个所述导气管道(7)的喷气端上均设有喷气嘴(71)。
