专利号: 2020225558272
申请人: 重庆驰龙摩托车配件有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

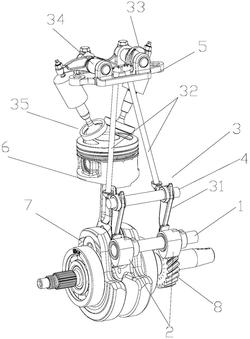

1.一种摩托车配气机构,其特征在于,包括凸轮轴、两个凸轮、调节组件、轴杆和安装板,两个所述凸轮分别与所述凸轮轴间隙配合,每个所述凸轮轴上均设置有所述调节组件,每个所述调节组件包括联动件、摇臂、调节片、轴体和气门,所述联动件与所述轴杆转动连接,并套设在所述轴杆的外部,所述联动件的一端位于所述凸轮的一侧,所述联动件的另一端与所述摇臂的一端固定连接,所述摇臂的另一端贯穿所述安装板,并与所述调节片固定连接,所述调节片与所述轴体一体成型,所述轴体与所述安装板转动连接,所述调节片远离所述摇臂的一端与所述气门固定连接。

2.如权利要求1所述的摩托车配气机构,其特征在于,每个所述联动件包括套环、第一连接片、第二连接片和安装槽体,所述套环与所述轴杆转动连接,所述第一连接片和所述第二连接片分别与所述套环固定连接,所述第一连接片位于靠近所述凸轮的一端,所述安装槽体与所述第二连接片固定连接,并位于所述第二连接片远离所述套环的一端,所述摇臂的一端与所述安装槽体固定连接,并置于所述安装槽体的内部。

3.如权利要求2所述的摩托车配气机构,其特征在于,每个所述联动件还包括加强块,所述加强块与所述第一连接片固定连接,并位于所述第一连接片靠近所述凸轮的一端。

4.如权利要求3所述的摩托车配气机构,其特征在于,每个所述加强块上具有接触部和内凹部,所述接触部呈弧面结构设置,所述接触部位于靠近所述凸轮的一端。

5.如权利要求1所述的摩托车配气机构,其特征在于,每个所述调节片包括片体和包容槽体,所述片体与所述轴体一体成型,所述包容槽体与所述片体固定连接,并位于所述片体远离所述气门的一端。

6.如权利要求5所述的摩托车配气机构,其特征在于,每个所述调节片还包括加强筋,所述加强筋与所述片体固定连接,并位于所述片体的侧壁。

7.如权利要求1所述的摩托车配气机构,其特征在于,两个所述摇臂呈八字形结构设置。

8.如权利要求1所述的摩托车配气机构,其特征在于,所述摩托车配气机构还包括活塞、曲轴和斜齿轮,所述活塞置于两个所述气门的下方,所述曲轴与所述活塞转动连接,所述斜齿轮与所述曲轴转动连接。
