专利号: 2020225325060
申请人: 内蒙古工业大学
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

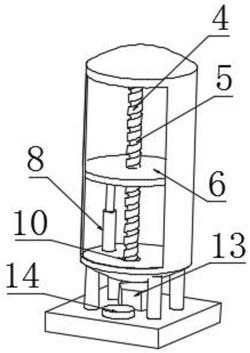

1.一种太阳能相变储能罐,包括罐体(1),其特征在于:所述罐体(1)内部开设有调整区(2),所述调整区(2)的上侧中部开设有上旋转孔(3),所述调整区(2)的下侧中部开设有下旋转孔(10),所述上旋转孔(3)的内部活动安装有旋转杆(4),所述旋转杆(4)的侧面开设有旋转螺纹(5),所述旋转杆(4)侧面活动连接有调整板(6),所述调整板(6)中部贯穿开设有安装孔(7),所述调整区(2)底部一侧固定安装有伸缩杆(8),所述伸缩杆(8)顶部固定安装有顶板(9)。

2.根据权利要求1所述的一种太阳能相变储能罐,其特征在于:所述上旋转孔(3)的直径和下旋转孔(10)的直径相同,所述上旋转孔(3)的中心点位置和下旋转孔(10)的中心点位置在同一垂直线上。

3.根据权利要求1所述的一种太阳能相变储能罐,其特征在于:所述罐体(1)底部安装有支撑腿(11),所述支撑腿(11)的底部固定安装有垫板(12),所述垫板(12)的上表面中部可拆卸安装有电动机(13),所述垫板(12)的上表面侧面活动安装有控制开关(14)。

4.根据权利要求3所述的一种太阳能相变储能罐,其特征在于:所述支撑腿(11)的数量为四个且长度相同,所述垫板(12)的长度大于罐体(1)的内部直径,所述电动机(13)和控制开关(14)位于罐体(1)的底部。

5.根据权利要求1所述的一种太阳能相变储能罐,其特征在于:所述调整板(6)的直径和调整区(2)的直径相匹配,所述安装孔(7)的直径和旋转杆(4)的直径相匹配,所述伸缩杆(8)的总长度和调整区(2)的长度相同,所述顶板(9)的直径小于调整板(6)的半径。

6.根据权利要求1所述的一种太阳能相变储能罐,其特征在于:所述旋转杆(4)的直径与上旋转孔(3)和下旋转孔(10)的直径相匹配,所述旋转杆(4)的长度大于调整区(2)的高度。
