专利号: 2020224981537
申请人: 河北创亿机械配件有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

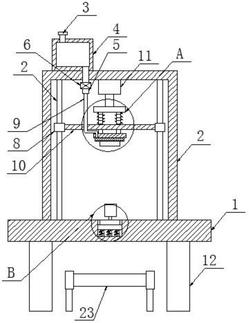

1.一种前轮毂盖用冲压装置,包括底座(1),其特征在于:所述底座(1)的顶部固定连接有支架(2),所述支架(2)的顶部内壁固定连接有两个滑杆(26),两个所述滑杆(26)的底部和底座(1)的顶部固定连接,两个所述滑杆(26)的外部均套设有滑套(8),两个所述滑套(8)相靠近的一侧共同固定连接有移动板(10),所述支架(2)的顶部内壁固定连接有液压伸缩杆(11),所述液压伸缩杆(11)的底部固定连接有固定板(13),所述固定板(13)的顶部固定连接有两个移动杆(15),两个所述移动杆(15)贯穿于移动板(10)延伸至移动板(10)的底部,两个所述移动杆(15)的外部均套接有缓冲弹簧(14),两个所述缓冲弹簧(14)的两端分别和固定板(13)的底部与移动板(10)的顶部相抵接,两个所述移动杆(15)的底部共同固定连接有第一连接板(16),所述第一连接板(16)的底部固定连接有上模具(18),所述上模具(18)的外部套接有海绵(17),所述海绵(17)的顶部和第一连接板(16)的底部固定连接,所述底座(1)的底部开设有安装槽(19),所述安装槽(19)的底部内壁固定连接有多个防震弹簧(20),多个所述防震弹簧(20)的顶部共同固定连接有第二连接板(21),所述第二连接板(21)的顶部固定连接有下模具(22),所述支架(2)的顶部固定连接有润滑油箱(4),所述润滑油箱(4)的底部固定连接有进油管(5),所述进油管(5)的底部固定连接有软管(9),所述软管(9)的一端贯穿于移动板(10)和第一连接板(16)深入海绵(17)的内部。

2.根据权利要求1所述的一种前轮毂盖用冲压装置,其特征在于:所述润滑油箱(4)的顶部开设有进油口(3),所述进油口(3)的内部设置有堵塞。

3.根据权利要求1所述的一种前轮毂盖用冲压装置,其特征在于:所述进油管(5)的外部固定连接有阀门(6)。

4.根据权利要求1所述的一种前轮毂盖用冲压装置,其特征在于:所述底座(1)的顶部固定连接有支撑板(24),所述支撑板(24)的一侧固定连接有电动伸缩杆(25),所述电动伸缩杆(25)的移动端固定连接有推板(7)。

5.根据权利要求1所述的一种前轮毂盖用冲压装置,其特征在于:所述底座(1)的下侧安装有传送带(23)。

6.根据权利要求1所述的一种前轮毂盖用冲压装置,其特征在于:所述底座(1)的底部四角处固定连接有支撑腿(12)。
