专利号: 2020224681284
申请人: 南京谱华科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

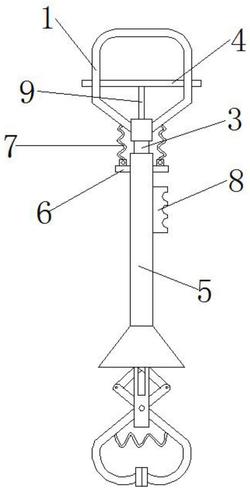

1.一种水草种植器,包括种植杆握把(1),其特征在于:所述种植杆握把(1)底部固定连接有连接块(2),所述连接块(2)底部固定连接有种植杆(3),所述种植杆握把(1)内部活动连接有拉杆(4),所述拉杆(4)底部固定连接有连接杆(9),所述种植杆(3)外壁套接有土层固定盘(5),所述土层固定盘(5)左右两侧均固定连接有固定块(6),所述固定块(6)的顶部和种植杆握把(1)底部之间固定连接有第一复位弹簧(7),所述土层固定盘(5)右侧外壁固定安装有固定盘把手(8),所述连接杆(9)底部通过螺栓活动连接有连接片(10),所述连接片(10)顶部固定连接有限位块(11),所述连接片(10)远离连接杆(9)一端通过螺栓活动连接有夹杆(12),两根所述夹杆(12)之间固定连接有第二复位弹簧(14),所述种植杆(3)底部前侧外壁开设有限位槽(13)。

2.如权利要求1所述的一种水草种植器,其特征在于:两根所述夹杆(12)中部通过螺栓连接呈“X”型。

3.如权利要求1所述的一种水草种植器,其特征在于:所述种植杆握把(1)内部开设有与拉杆(4)相配适的滑槽。

4.如权利要求1所述的一种水草种植器,其特征在于:所述连接杆(9)下端位于种植杆(3)内部。

5.如权利要求1所述的一种水草种植器,其特征在于:所述限位块(11)位于限位槽(13)内部。

6.如权利要求1所述的一种水草种植器,其特征在于:所述种植杆(3)为1米长不锈钢钢管。
