专利号: 2020224365554
申请人: 江苏鑫鸿电气设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

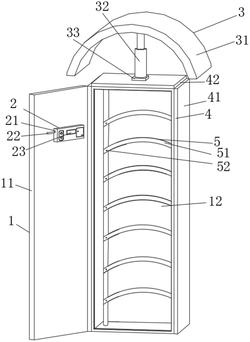

1.一种防触电型开关柜,包括柜体机构(1),其特征在于:所述柜体机构(1)的内侧固定安装有测压机构(2),所述柜体机构(1)的外部安装有绝缘板机构(4),所述柜体机构(1)的内部固定安装有绝缘架机构(5),所述绝缘板机构(4)的顶部安装有防水装置(3),所述测压机构(2)包括测压器(21)、电线(22)和电压显示屏(23),所述测压器(21)固定安装在电线(22)的一端,所述电压显示屏(23)固定安装在测压器(21)的外侧,所述测压器(21)固定安装在柜门(11)的内侧。

2.根据权利要求1所述的一种防触电型开关柜,其特征在于:所述柜体机构(1)包括柜门(11)和柜体(12),所述柜门(11)固定安装柜体(12)的一侧。

3.根据权利要求1所述的一种防触电型开关柜,其特征在于:所述防水装置(3)包括防水板(31)、伸缩杆(32)和底座(33),所述防水板(31)固定安装在伸缩杆(32)的顶部,所述伸缩杆(32)的底部固定安装在底座(33)的顶部,所述底座(33)通过横型绝缘板(42)与柜体(12)固定连接。

4.根据权利要求1所述的一种防触电型开关柜,其特征在于:所述绝缘板机构(4)包括竖型绝缘板(41)和横型绝缘板(42),所述竖型绝缘板(41)固定安装在柜体(12),所述横型绝缘板(42)的顶部固定安装有底座(33)。

5.根据权利要求1所述的一种防触电型开关柜,其特征在于:所述绝缘架机构(5)包括绝缘支架(51)和螺纹孔(52),所述绝缘支架(51)固定安装在柜体(12)的内部,所述螺纹孔(52)固定安装在绝缘支架(51)的外部。

6.根据权利要求1所述的一种防触电型开关柜,其特征在于:所述防水装置(3)固定安装在横型绝缘板(42)的顶部。
