专利号: 2020224242179
申请人: 苏州鑫苏和精密科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

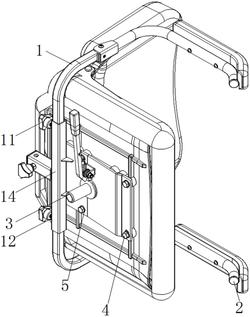

1.一种座椅组件,包括右扶手组件(1),其特征在于:所述右扶手组件(1)的下端设置有左扶手组件(2),所述右扶手组件(1)与左扶手组件(2)的尾端设置有贯穿孔(13),所述贯穿孔(13)的内端设置有定位螺丝阀(11),所述定位螺丝阀(11)的外端对应右扶手组件(1)和左扶手组件(2)的外端设置有中空杆(14),所述中空杆(14)的外端设置有固定螺纹套筒(12),所述中空杆(14)的外端设置有坐垫板组件(3),所述坐垫板组件(3)的外端设置有外六角螺钉(4),所述外六角螺钉(4)的后端对应坐垫板组件(3)的外端设置有垫片(5),所述垫片(5)的后端对应外六角螺钉(4)的后端设置有长孔(15),所述长孔(15)的后端对应坐垫板组件(3)的后端设置有靠背座椅组件(6),所述靠背座椅组件(6)的后端设置有座椅发泡棉(10),所述座椅发泡棉(10)的外端设置有座椅皮套(9),所述座椅皮套(9)的外端对应靠背座椅组件(6)的另一端设置有靠背海棉(8),所述靠背海棉(8)的外端设置有靠背皮套(7)。

2.根据权利要求1所述的一种座椅组件,其特征在于:所述右扶手组件(1)与左扶手组件(2)之间呈镜像对称分布,且右扶手组件(1)与左扶手组件(2)的形状大小均一致,所述右扶手组件(1)与左扶手组件(2)的环抱方向相向,所述贯穿孔(13)贯穿于右扶手组件(1)与左扶手组件(2)的尾端外表面,所述定位螺丝阀(11)的尾端设置有螺纹杆,且定位螺丝阀(11)通过螺纹杆与右扶手组件(1)与左扶手组件(2)之间均活动连接,所述定位螺丝阀(11)的数量为两组,且定位螺丝阀(11)的尾端截面宽度小于定位螺丝阀(11)的顶端截面宽度,所述定位螺丝阀(11)的顶端采用塑料材质,且截面形状为三角形。

3.根据权利要求1所述的一种座椅组件,其特征在于:所述中空杆(14)的内端截面大小等于右扶手组件(1)、左扶手组件(2)的尾端截面大小,且贯穿孔(13)贯穿于中空杆(14)对应固定螺纹套筒(12)一端的外表面,所述中空杆(14)与右扶手组件(1)、左扶手组件(2)之间通过定位螺丝阀(11)活动连接,所述中空杆(14)的外端与固定螺纹套筒(12)之间固定连接,且固定螺纹套筒(12)的外表面截面大小大于贯穿孔(13)的外表面截面大小。

4.根据权利要求1所述的一种座椅组件,其特征在于:所述中空杆(14)的外端与坐垫板组件(3)之间固定连接,且坐垫板组件(3)与长孔(15)之间贯穿连接,所述长孔(15)的数量为四组,且均匀分布于坐垫板组件(3)的四角,所述长孔(15)的形状为两端弧形和中央长方形的组合形状,所述外六角螺钉(4)通过垫片(5)与长孔(15)之间活动连接,且外六角螺钉(4)的尾端截面厚度等于长孔(15)的宽度,所述外六角螺钉(4)贯穿于垫片(5)的中央。

5.根据权利要求1所述的一种座椅组件,其特征在于:所述靠背座椅组件(6)与坐垫板组件(3)之间通过外六角螺钉(4)活动连接,所述靠背座椅组件(6)的后端与座椅发泡棉(10)之间、座椅发泡棉(10)与座椅皮套(9)之间均固定连接,且靠背皮套(7)的外端设置有口袋,所述靠背座椅组件(6)的另一端与靠背海棉(8)之间、靠背海棉(8)与靠背皮套(7)之间均固定连接,且座椅皮套(9)的外端设置有防火标识,所述靠背皮套(7)与座椅皮套(9)的四周均设置有滚边。
