专利号: 2020223937787
申请人: 广东博地环境工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

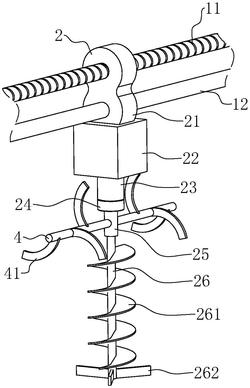

1.一种垃圾渗滤液的反硝化装置,其特征在于:包括转动设于反硝化池侧壁的位置设有转动杆(11)、沿转动杆(11)轴向滑动的用于搅拌反硝化池内的污泥的搅拌装置,所述搅拌装置包括滑动组件以及搅拌组件,所述滑动组件与转动杆(11)配合。

2.根据权利要求1所述的一种垃圾渗滤液的反硝化装置,其特征在于:所述滑动组件包括与转动杆(11)外侧壁螺纹连接的滑动套筒(2),所述反硝化池位于转动杆(11)一侧设有与转动杆(11)平行的导向杆(12),所述滑动组件还包括设于滑动套筒(2)外侧壁且套设于导向杆(12)上的导向环(21)。

3.根据权利要求2所述的一种垃圾渗滤液的反硝化装置,其特征在于:所述导向环(21)的外侧壁固定有安装箱(22),所述搅拌组件包括转动设于安装箱(22)下侧的搅拌轴(4)以及沿搅拌轴(4)轴向设于搅拌轴(4)侧壁的搅拌叶(41)。

4.根据权利要求3所述的一种垃圾渗滤液的反硝化装置,其特征在于:所述安装箱(22)靠近反硝化池的一侧通过连接杆(23)设有轴承(24),所述连接杆(23)连接于轴承(24)的外环,所述轴承(24)的内环靠近反硝化池一侧通过连接筒(25)与搅拌轴(4)连接。

5.根据权利要求4所述的一种垃圾渗滤液的反硝化装置,其特征在于:所述安装箱(22)内设有驱动电机(3),所述驱动电机(3)的输出轴贯穿连接杆(23)且连接轴承(24)内环的内侧壁。

6.根据权利要求5所述的一种垃圾渗滤液的反硝化装置,其特征在于:所述转动杆(11)靠近反硝化池侧壁的两端设有止停块(111),所述止停块(111)与反硝化池侧壁的间距大于搅拌轴(4)的轴长。

7.根据权利要求5所述的一种垃圾渗滤液的反硝化装置,其特征在于:所述驱动电机(3)的输出轴通过转轴连接器连接有位于连接筒(25)下方的转动轴(26),所述转动轴(26)的远离轴承(24)的一端连接有导向叶(261),所述导向叶(261)沿竖直方向呈螺旋形设于转动轴(26)外侧壁。

8.根据权利要求7所述的一种垃圾渗滤液的反硝化装置,其特征在于:所述转动轴(26)远离轴承(24)的一端位于导向叶(261)的下方设有若干刮板(262),所述刮板(262)一侧与转动轴(26)的外侧壁连接、另一侧沿远离转动轴(26)一侧水平延伸。
