专利号: 2020223346804
申请人: 西安品质信息科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

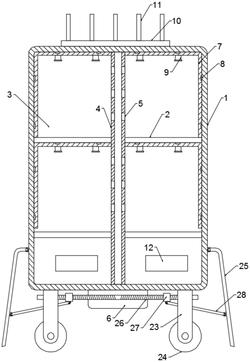

1.一种具有防干扰结构的通讯设备,包括通讯柜体(1),所述通讯柜体(1)内部设置有多个横板体(2)和位于中部的竖隔板(4),多个横板体(2)和竖隔板(4)将通讯柜体(1)内部分割成多个安装腔室(3),其特征在于,每个安装腔室(3)内部均设置有防干扰罩体(7),所述防干扰罩体(7)边侧壁与通讯柜体(1)内壁滑动配合,所述防干扰罩体(7)由L型防干扰板(14)和两个侧防干扰板(13)构成,所述L型防干扰板(14)两边侧均设置有转动座(15)且两个侧防干扰板(13)边侧分别与两个转动座(15)相对应转动连接,所述侧防干扰板(13)及L型防干扰板(14)均包括金属网层(17)和铁磁层(18),所述金属网层(17)外两侧包裹于铁磁层(18)两侧,所述通讯柜体(1)顶部还设置有底座(10)且底座(10)上设置有多个防干扰天线(11)。

2.根据权利要求1所述的具有防干扰结构的通讯设备,其特征在于,所述L型防干扰板(14)的外壁上设置有凸起滑座(16),所述通讯柜体(1)内壁上设置有导槽(8)且凸起滑座(16)对应滑动安装在导槽(8)内部。

3.根据权利要求1所述的具有防干扰结构的通讯设备,其特征在于,所述竖隔板(4)为中空结构且其外壁上开设有多个与安装腔室(3)内部相通的通气孔(5),所述通讯柜体(1)底壁上设置有散热风机(6),所述散热风机(6)的出气端与竖隔板(4)内部相通。

4.根据权利要求1所述的具有防干扰结构的通讯设备,其特征在于,所述防干扰罩体(7)的内壁上还设置有多个卷绕辊(9)。

5.根据权利要求1所述的具有防干扰结构的通讯设备,其特征在于,所述通讯柜体(1)内部底壁上还设置有防干扰器(12),所述防干扰器(12)包括安装板架(19)、模数转换器(20)、防干扰线圈(21)和信号整形器(22),所述模数转换器(20)、防干扰线圈(21)和信号整形器(22)均设置在安装板架(19)上并通过导线相电性连接。

6.根据权利要求1‑5任一所述的具有防干扰结构的通讯设备,其特征在于,所述通讯柜体(1)底壁四角处还均设置有下支撑腿(23)且每个下支撑腿(23)底部安装有万向移动轮(24),通讯柜体(1)下侧部设置有通过支座与之转动配合的调节丝杆(26),调节丝杆(26)两端螺旋方向相反且其两端还设置有与之配合的推拉螺旋套(27),所述通讯柜体(1)侧壁上设置有顶端与之铰接的稳定架(25),所述稳定架(25)杆壁上设置有下端与之铰接的推拉支杆(28),所述推拉支杆(28)另一端与其中一个推拉螺旋套(27)端侧铰接,调节丝杆(26)由电机驱动旋转。
