专利号: 2020223346749
申请人: 西安品质信息科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

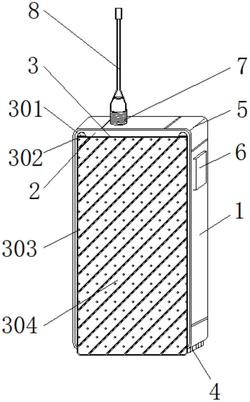

1.一种具有防摔结构抗干扰的对讲机,包括机体(1)和防护机构(3),其特征在于:所述机体(1)的前端安装有控制面板(2),且控制面板(2)的前端设置有防护机构(3),所述防护机构(3)的底端上方固定有嵌入棒(4),所述机体(1)的四周边角贴合有边角套(5),且边角套(5)的下方侧壁设置有控制键(6),所述机体(1)的顶端左侧固定有橡胶柱(7),且橡胶柱(7)的四周内壁贴合有信号接收杆(8),所述机体(1)的后端安装有背板(9),且背板(9)的四周边角设置有螺纹槽(10),所述螺纹槽(10)的四周内壁贴合有螺栓(11),所述背板(9)的外壁下方设置有散热板(12),且散热板(12)的内壁贴合有电板槽(13),所述背板(9)的内部上方设置有嵌入槽(14),且嵌入槽(14)的内壁贴合有电磁防干扰层(15),所述机体(1)的底端设置有嵌入孔(16)。

2.根据权利要求1所述的一种具有防摔结构抗干扰的对讲机,其特征在于:所述边角套(5)的内壁尺寸与机体(1)的边角外壁尺寸形成相互贴合,且边角套(5)设置有4个。

3.根据权利要求1所述的一种具有防摔结构抗干扰的对讲机,其特征在于:所述防护机构(3)包括有滑动槽(301)、滑动块(302)、防护外壳(303)和橡胶皮套(304),且滑动槽(301)的内壁滑动设置有滑动块(302),所述滑动块(302)的一侧固定有防护外壳(303),且防护外壳(303)的四周外壁包裹有橡胶皮套(304)。

4.根据权利要求3所述的一种具有防摔结构抗干扰的对讲机,其特征在于:所述防护外壳(303)通过滑动槽(301)与滑动块(302)构成滑动结构,且防护外壳(303)的外壁尺寸与橡胶皮套(304)的内壁尺寸形成相互贴合。

5.根据权利要求1所述的一种具有防摔结构抗干扰的对讲机,其特征在于:所述嵌入棒(4)呈圆柱状分布,且嵌入棒(4)的外壁尺寸与嵌入孔(16)的内壁尺寸相匹配。

6.根据权利要求1所述的一种具有防摔结构抗干扰的对讲机,其特征在于:所述电板槽(13)呈凹槽状分布,且电板槽(13)的底端尺寸与电磁防干扰层(15)的底端尺寸相匹配。

7.根据权利要求1所述的一种具有防摔结构抗干扰的对讲机,其特征在于:所述背板(9)通过螺纹槽(10)与螺栓(11)和机体(1)构成可拆卸结构,且螺纹槽(10)与螺栓(11)沿着机体(1)的中轴线对称分布。
