专利号: 2020222224636
申请人: 青岛诚祥东强建筑工程检测有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

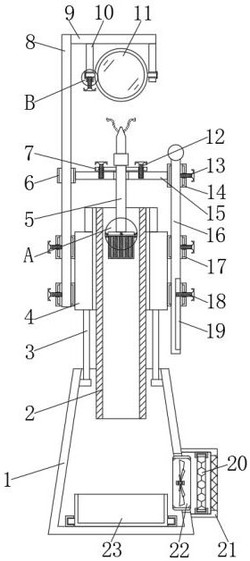

1.一种建材不燃性实验炉,包括底座(1),其特征在于:所述底座(1)内部底部的中间位置处设置有集料仓(23),所述底座(1)内部顶部两端的两侧对称设置有支撑杆A(3),所述支撑杆A(3)的顶部设置有安装块(4),所述安装块(4)的内部套设有检测筒(2),且检测筒(2)延伸至底座(1)的内部,所述安装块(4)两侧的顶部和底部皆设置有套环B(17),所述套环B(17)远离安装块(4)一侧的中间位置处设置有固定螺栓C(18),且固定螺栓C(18)延伸至套环B(17)的内部,两组所述套环B(17)的内部套设有安装杆A(8),另两组所述套环B(17)的内部套设有安装杆B(16),所述安装杆B(16)远离安装块(4)一侧的底部设置有滑槽(19),且滑槽(19)与一组固定螺栓C(18)相互适配,所述安装杆B(16)外侧的顶部套设有套环A(14),所述套环A(14)远离安装块(4)一侧的中间位置设置有固定螺栓B(13),且固定螺栓B(13)延伸至套环A(14)的内部,所述套环A(14)远离固定螺栓B(13)的一侧设置有安装板A(15),所述安装板A(15)远离套环A(14)的一侧设置有卡环(6),且卡环(6)与安装杆A(8)相互适配,所述安装板A(15)内部的中间位置设置有连接杆(5),且连接杆(5)贯穿安装板A(15)的内部,所述连接杆(5)外侧顶部的两侧对称设置有固定板(7),所述固定板(7)顶部远离连接杆(5)的一侧设置有固定螺栓A(12),且固定螺栓A(12)贯穿固定板(7)延伸至安装板A(15)的内部,所述连接杆(5)的底部设置有安装板B(30),所述安装板B(30)外侧底部均匀设置有四组钩子A(27),所述钩子A(27)外侧设置有钩子B(29),所述钩子B(29)的底部设置有物料兜(28),所述底座(1)底部的一侧设置有过滤组件,所述安装杆A(8)顶部的一侧设置支撑板(9),所述支撑板(9)底部的两侧对称设置有支撑杆B(10),所述支撑杆B(10)内部的底部套设有套杆(25),两组所述套杆(25)相互靠近的一侧设置有镜子(11),一组所述支撑杆B(10)的底部设置有固定螺栓D(26),且固定螺栓D(26)延伸至支撑杆B(10)的内部与套杆(25)相互贴合。

2.根据权利要求1所述的一种建材不燃性实验炉,其特征在于:所述过滤组包括过滤网板(20)、安装仓(21)、风机(22)和控制面板(24),所述安装仓(21)位于底座(1)底部的一侧,所述安装仓(21)内部靠近底座(1)的一侧设置有风机(22),且风机(22)延伸至底座(1)的内部,所述安装仓(21)内部的中间位置处设置有过滤网板(20),所述安装仓(21)正面一端的顶部设置有控制面板(24),所述控制面板(24)通过导线与风机(22)电连接。

3.根据权利要求1所述的一种建材不燃性实验炉,其特征在于:所述底座(1)内部底部的两侧对称设置有滑轨,所述集料仓(23)底部的两侧设置有滑块,且滑块与滑轨相互适配。

4.根据权利要求2所述的一种建材不燃性实验炉,其特征在于:所述安装仓(21)内部远离底座(1)的一侧设置有通风口,且通风口的内部的设置有过滤网。

5.根据权利要求1所述的一种建材不燃性实验炉,其特征在于:所述支撑杆A(3)的底部设置有固定块,且固定块与底座(1)内侧的顶部相互连接。

6.根据权利要求1所述的一种建材不燃性实验炉,其特征在于:所述底座(1)正面一端底部的中间位置设置有仓门,且仓门与集料仓(23)相互适配。
