专利号: 2020222062862
申请人: 天津群利京博科技发展有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

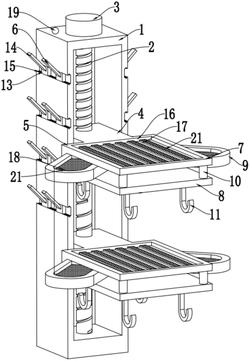

1.一种金属制品的陈列架,其特征在于:包括支撑架、双向丝杠、旋转电机、连接块、正面陈列架和侧面陈列架,所述支撑架呈侧面开口中空腔体设置,所述双向丝杠设于支撑架内部上壁与内部下壁之间,所述旋转电机设于支撑架上壁中心处,所述连接块对称设于双向丝杠上,所述正面陈列架设于连接块侧壁,所述侧面陈列架设于支撑架外侧壁,所述正面陈列架包括上放置台、下放置台、转动放置盘、支撑柱和陈列挂钩,所述上放置台设于连接块侧壁上部,所述下放置台设于连接块侧壁下部,所述支撑柱两两对称设于上放置台与下放置台之间,所述转动放置台一端呈椭圆形设置,所述转动放置台另一端一侧设有转动通孔,所述转动放置台对称设于上放置台与下放置台之间,所述转动放置台与上放置台和下放置台通过支撑柱连接,所述陈列挂钩两两对称设于下放置台下部,所述侧面陈列架包括陈列滑块、倾斜支撑板和陈列滑动槽,所述陈列滑动槽一面开口的十字型设置,所述陈列滑动槽设于支撑架外侧壁,所述陈列滑块呈十字型设置,所述陈列滑块设于陈列滑动槽内,所述倾斜支撑板设于陈列滑块上。

2.根据权利要求1所述的一种金属制品的陈列架,其特征在于:所述双向丝杠上端贯穿支撑架上壁与旋转电机连接,所述双向丝杠下端与支撑架通过轴承连接。

3.根据权利要求1所述的一种金属制品的陈列架,其特征在于:所述上放置台上壁设有放置槽一,所述放置槽一内等间距设有磁铁条,所述放置槽一内磁铁条之间设有海绵垫。

4.根据权利要求1所述的一种金属制品的陈列架,其特征在于:所述转动放置盘上壁设有放置槽二。

5.根据权利要求1所述的一种金属制品的陈列架,其特征在于:所述支撑架上壁靠近旋转电机处设有电机开关。

6.根据权利要求1所述的一种金属制品的陈列架,其特征在于:所述支撑架远离开口一侧外侧壁两两对称设有固定安装孔。
