专利号: 2020221880163
申请人: 烟台兴创汽车配件有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

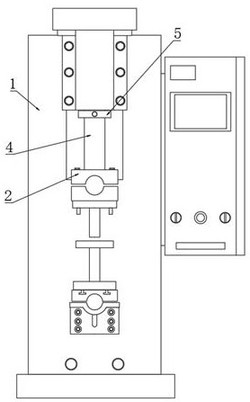

1.一种用于对钢板焊接焊网的设备,包括网焊机主体(1),其特征在于:所述网焊机主体(1)的前表面设置有气缸推杆(4),所述气缸推杆(4)的外侧套设有对称的清洁座(5),两个所述清洁座(5)相铰接,所述清洁座(5)的内部开设有卡槽(16),所述清洁座(5)的表面穿设有拉杆(3),所述拉杆(3)的末端延伸至卡槽(16)的内部,所述拉杆(3)的末端固定连接有U形固定件(17),所述U形固定件(17)与卡槽(16)相匹配,所述拉杆(3)的外侧套设有限位弹簧(9),所述限位弹簧(9)的两端与U形固定件(17)、卡槽(16)均为固定连接,所述清洁座(5)通过弧形吸盘(18)与网焊机主体(1)紧密吸合,所述清洁座(5)的内侧连接有清洁刷(10),所述清洁刷(10)与气缸推杆(4)的表面相抵接。

2.根据权利要求1所述的一种用于对钢板焊接焊网的设备,其特征在于:所述清洁座(5)的内壁开设有安装槽(12),所述安装槽(12)的内表面贴附有清洁刷(10),所述清洁刷(10)的底端设置有两两对称的紧固块(13),所述紧固块(13)的内部开设有限位槽(15),所述清洁座(5)的表面螺纹连接有紧固螺杆(11),所述紧固螺杆(11)的末端贯穿清洁座(5),且所述紧固螺杆(11)延伸至限位槽(15)的内部,所述紧固螺杆(11)的末端固定连接有限位块(14),所述限位块(14)与限位槽(15)相匹配。

3.根据权利要求1所述的一种用于对钢板焊接焊网的设备,其特征在于:所述气缸推杆(4)的下方设置有对称的紧固底座(2),所述紧固底座(2)的内部开设有缓震腔(6),所述缓震腔(6)的内底面固定连接有缓震弹簧(7),所述缓震弹簧(7)的底面固定连接有支撑杆(8)。

4.根据权利要求1所述的一种用于对钢板焊接焊网的设备,其特征在于:网焊机主体(1)的底面设置有可收回的万向轮,所述万向轮呈两两对称分布。

5.根据权利要求1所述的一种用于对钢板焊接焊网的设备,其特征在于:所述网焊机主体(1)的一侧设置有操作屏幕,所述操作屏幕的表面紧密贴合有高透防刮膜。

6.根据权利要求3所述的一种用于对钢板焊接焊网的设备,其特征在于:所述紧固底座(2)的表面涂覆碳化铬耐磨层。

7.根据权利要求3所述的一种用于对钢板焊接焊网的设备,其特征在于:所述支撑杆(8)的表面包裹有硅橡胶层,所述硅橡胶层的表面开设有防滑纹。

8.根据权利要求2所述的一种用于对钢板焊接焊网的设备,其特征在于:所述紧固块(13)的表面设置有软质垫,所述软质垫与紧固块(13)紧密贴合。

9.根据权利要求2所述的一种用于对钢板焊接焊网的设备,其特征在于:所述紧固螺杆(11)表面开设有防滑纹,所述防滑纹呈S形。

10.根据权利要求1所述的一种用于对钢板焊接焊网的设备,其特征在于:所述U形固定件(17)的内部设置有减重孔,所述减重孔均匀分布。
