专利号: 2020220489100
申请人: 傅崇连
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

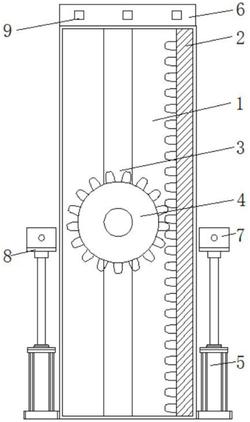

1.一种建筑受损钢筋混凝土柱体的托换处理装置,包括箱体(1),其特征在于:所述箱体(1)的两外侧壁均固定安装有第一液压缸(5),两个所述第一液压缸(5)的输出端均固定连接有承托块(8),所述承托块(8)远离第一液压缸(5)的一侧焊接有第一支撑板(7),所述第一支撑板(7)与承托块(8)连接面的邻面固定连接有第二支撑板(21),所述第一支撑板(7)和第二支撑板(21)的内部均开设有螺纹孔(19),所述螺纹孔(19)的内部活动连接有螺杆(17),两个所述螺杆(17)相对的一侧均固定安装有垫块(20),两个所述螺杆(17)相背的一侧均固定安装有转盘(15)。

2.根据权利要求1所述的一种建筑受损钢筋混凝土柱体的托换处理装置,其特征在于:所述箱体(1)的内侧壁焊接有齿条(2),所述齿条(2)远离箱体(1)的一侧啮合连接有齿轮(4),所述齿轮(4)的内圆周壁套设有连接轴(12),所述连接轴(12)远离齿轮(4)的一端固定安装有第二液压缸(13),所述第二液压缸(13)的输出端固定连接有电机(14),所述电机(14)的输出端转动连接有钻座(22),所述钻座(22)远离电机(14)的一端固定连接有钻体(16),所述钻体(16)远离钻座(22)的一端焊接有钻头(23)。

3.根据权利要求2所述的一种建筑受损钢筋混凝土柱体的托换处理装置,其特征在于:所述箱体(1)的外顶壁焊接有限位板(6),所述限位板(6)的外侧壁固定安装有第二伸缩杆(11),所述第二伸缩杆(11)远离限位板(6)的一端固定安装有第一伸缩杆(10),所述第一伸缩杆(10)远离第二伸缩杆(11)的一端固定连接有支撑块(9)。

4.根据权利要求2所述的一种建筑受损钢筋混凝土柱体的托换处理装置,其特征在于:所述箱体(1)与第一液压缸(5)连接面的邻面开设有通槽(3),所述连接轴(12)的两端均穿过通槽(3)延伸至箱体(1)的外部。

5.根据权利要求2所述的一种建筑受损钢筋混凝土柱体的托换处理装置,其特征在于:所述连接轴(12)远离第二液压缸(13)的一端固定连接有移动杆(18)。

6.根据权利要求1所述的一种建筑受损钢筋混凝土柱体的托换处理装置,其特征在于:所述承托块(8)远离第一支撑板(7)的一侧固定连接有斜坡(24)。
