专利号: 2020220130013
申请人: 常州市精尔锐工具制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

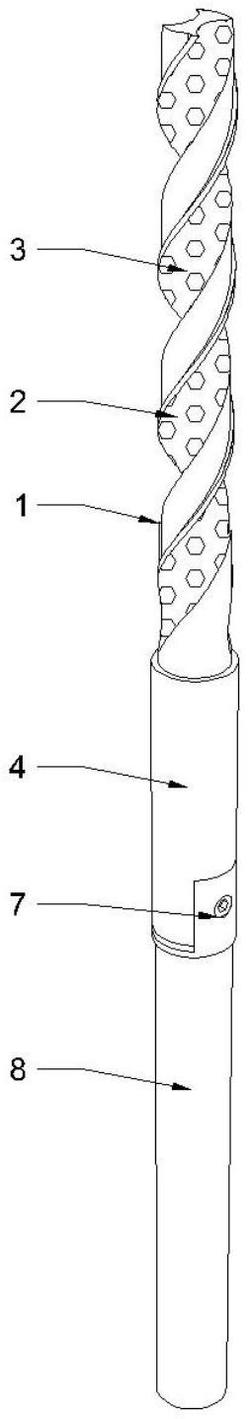

1.一种45度刃平底铣刀,其特征在于:包括平底铣刀柱(1)、退屑槽(2)、喷液口(3)、连接底座(4)、限位口(5)、螺孔(6)、紧固螺丝(7)、连接柱(8)、卡板(9)、第一对接孔(10)、对接柱(11)、垫片(12)和第二对接孔(13);所述平底铣刀柱(1)固定在连接底座(4)的顶端,所述退屑槽(2)呈内凹式设置在平底铣刀柱(1)的侧壁上,所述喷液口(3)设置在退屑槽(2)内,所述连接底座(4)固定在平底铣刀柱(1)的底部,所述限位口(5)设置在连接底座(4)底部左右两侧,所述螺孔(6)呈内凹式设置在限位口(5)的中心处,所述紧固螺丝(7)旋拧锁定在螺孔(6)内,所述连接柱(8)连接在连接底座(4)的底部,所述卡板(9)竖直焊接固定在连接柱(8)顶部,所述第一对接孔(10)水平贯穿设置在卡板(9)中心处,所述对接柱(11)竖直固定在连接柱(8)的顶端中心处,且与连接柱(8)内部空腔贯通,所述垫片(12)胶结固定在连接柱(8)的顶端,所述第二对接孔(13)设置在连接底座(4)的底部中心处。

2.根据权利要求1所述的一种45度刃平底铣刀,其特征在于:所述平底铣刀柱(1)的铣刀刃可加工45度硬度的钢材,且退屑槽(2)从上向下贯穿平底铣刀柱(1),其整体呈螺旋状。

3.根据权利要求1所述的一种45度刃平底铣刀,其特征在于:所述喷液口(3)呈满布式设置在退屑槽(2)内壁上,且与第二对接孔(13)贯通连接。

4.根据权利要求1所述的一种45度刃平底铣刀,其特征在于:所述连接底座(4)通过左右两个紧固螺丝(7)呈对称式穿过第一对接孔(10),并旋拧锁定在螺孔(6)内,进而与连接柱(8)呈可拆卸式连接。

5.根据权利要求1所述的一种45度刃平底铣刀,其特征在于:所述连接柱(8)通过对接柱(11)与第二对接孔(13)嵌套对接,并通过卡板(9)和限位口(5)相互卡扣定位对接。
