专利号: 2020220040708
申请人: 江苏强圣医疗科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

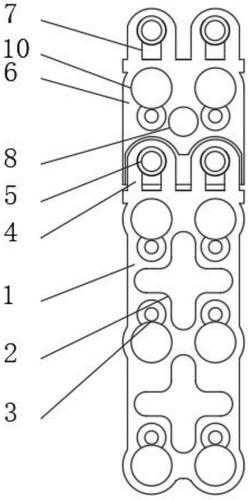

1.一种骨科用可调节尺寸的接骨板,包括接骨板主体(1),其特征在于:还包括延伸机构,所述接骨板主体(1)的顶部固定安装有延伸机构,且延伸机构包括固定安装在接骨板主体(1)顶部的延伸接骨板(6),且所述接骨板主体(1)的顶部对称设置有两个接骨板加固扣件(4),且所述延伸接骨板(6)上开设有供接骨板加固扣件(4)插设的加固卡槽(11),其中所述延伸接骨板(6)和接骨板主体(1)通过螺杆组件固定连接,且所述延伸接骨板(6)上对应远离接骨板主体(1)的一侧对称设置有两个延伸接骨扣件(7),且所述接骨板加固扣件(4)上开设有安装螺孔(5),且所述加固卡槽(11)上对称开设有供螺杆组件旋合的辅助螺孔(14),且所述接骨板主体(1)上开设有加压机构,所述接骨板主体(1)上开设有多个安装螺纹孔(3)。

2.根据权利要求1所述的一种骨科用可调节尺寸的接骨板,其特征在于:所述螺杆组件包括紧锢螺钮(12)和固定螺杆(13),且所述紧锢螺钮(12)和安装螺纹孔(3)一体式焊接固定。

3.根据权利要求1所述的一种骨科用可调节尺寸的接骨板,其特征在于:所述加压机构包括开设在接骨板主体(1)上对应安装螺纹孔(3)一侧位置处的辅助加压孔(10),以及开设在接骨板主体(1)上的加压防护孔(2)。

4.根据权利要求1所述的一种骨科用可调节尺寸的接骨板,其特征在于:所述延伸接骨板(6)的顶部对称开设有两个延伸槽孔(9),且所述延伸槽孔(9)上开设有供螺杆组件旋合的延伸槽孔(9),且所述延伸接骨板(6)的中心位置处开设有螺槽加压孔(8),且所述延伸接骨板(6)上等距开设有多个辅助加压孔(10)。

5.根据权利要求1所述的一种骨科用可调节尺寸的接骨板,其特征在于:所述延伸接骨扣件(7)和延伸接骨板(6)为一体式结构,且所述延伸接骨扣件(7)上对应延伸槽孔(9)的外侧位置处开设有加压孔位,且所述延伸接骨扣件(7)和接骨板加固扣件(4)为相同结构。

6.根据权利要求1所述的一种骨科用可调节尺寸的接骨板,其特征在于:所述接骨板主体(1)为一种TC20材质的构件,所述接骨板主体(1)的内表面粗糙度为1.6微米,且所述接骨板主体(1)的外表面粗糙度为0.8微米。
