专利号: 2020219154746
申请人: 南通中捷通信工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

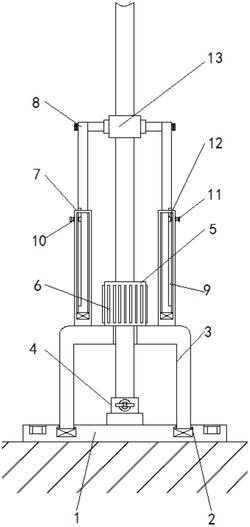

1.一种抗风型长寿命天线支架,包括固定座(1),其特征在于:所述固定座(1)的顶部开设有旋转槽(2),所述旋转槽(2)内活动安装有旋转支架(3),所述固定座(1)的顶部固定安装有稳定安装座(4),所述旋转支架(3)的顶部固定安装有套筒(5),所述套筒(5)的外部固定安装有旋转翅片(6),所述旋转支架(3)顶部的左右两侧均固定安装有空心筒(7),所述空心筒(7)的内部滑动连接有贯穿并延伸至空心筒(7)顶部的支撑内杆(8),两个所述支撑内杆(8)的相离面均开设有调节滑槽(9),两个所述空心筒(7)的相离面均嵌入有螺纹筒(10),所述螺纹筒(10)的内部螺纹连接有螺纹调节杆(11),两个所述螺纹调节杆(11)的相对面均活动安装有位于调节滑槽(9)内的紧固块(12),两个所述支撑内杆(8)之间固定安装有稳定套圈(13)。

2.根据权利要求1所述的一种抗风型长寿命天线支架,其特征在于:所述稳定安装座(4)由稳定套、螺纹固定筒和螺纹固定杆组成,稳定套的前表面嵌入有螺纹固定筒,所述螺纹固定筒的内部螺纹连接有螺纹固定杆。

3.根据权利要求1所述的一种抗风型长寿命天线支架,其特征在于:所述旋转槽(2)呈圆形,旋转支架(3)的底部固定安装有旋转块,且旋转支架(3)通过旋转块与旋转槽(2)转动连接。

4.根据权利要求1所述的一种抗风型长寿命天线支架,其特征在于:所述套筒(5)为中空的圆柱体,旋转翅片(6)的数量不少于十个,且旋转翅片(6)呈环形等距离分布。

5.根据权利要求1所述的一种抗风型长寿命天线支架,其特征在于:所述旋转支架(3)的中部呈开口状,且旋转支架(3)的开口处与套筒(5)的中心对应。

6.根据权利要求1所述的一种抗风型长寿命天线支架,其特征在于:所述稳定套圈(13)、套筒(5)和稳定安装座(4)位于同一水平直线,稳定套圈(13)呈圆环状。
