专利号: 202021912412X
申请人: 南昌中川实业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

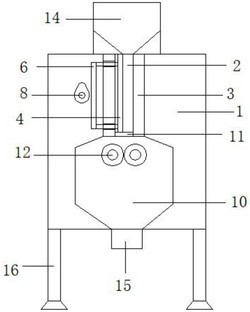

1.中空玻璃生产用废旧玻璃回收装置,包括回收箱体(1),其特征在于:所述回收箱体(1)内腔顶部设有破碎室(2),所述破碎室(2)两侧均固定设有固定板(3),所述固定板(3)之间设有挤压板(4),所述挤压板(4)一侧固定设有连接杆(5),所述连接杆(5)贯穿一侧固定板(3)固定连接有移动板(6),所述移动板(6)一侧转动设有驱动轴(7),所述驱动轴(7)上固定设有凸轮(8),所述驱动轴(7)一端连接有驱动电机(9),所述破碎室(2)下方设有粉碎室(10),所述破碎室(2)底部与粉碎室(10)之间设有网孔板(11),所述粉碎室(10)内腔顶部对称转动设有粉碎辊(12),所述破碎室(2)一侧固定安装有粉碎电机(13),所述粉碎电机(13)输出轴与粉碎辊(12)连接。

2.根据权利要求1所述的中空玻璃生产用废旧玻璃回收装置,其特征在于:所述回收箱体(1)顶部固定设有进料斗(14),且进料斗(14)底部出口位于破碎室(2)开口处。

3.根据权利要求1所述的中空玻璃生产用废旧玻璃回收装置,其特征在于:所述回收箱体(1)底部开设有出料口(15),所述回收箱体(1)底部固定设有支撑腿(16)。

4.根据权利要求1所述的中空玻璃生产用废旧玻璃回收装置,其特征在于:所述挤压板(4)与固定板(3)相对面上均固定设有破碎齿(17),且破碎齿(17)交错设置。

5.根据权利要求1所述的中空玻璃生产用废旧玻璃回收装置,其特征在于:所述粉碎辊(12)上均匀固定设有粉碎齿(18),且粉碎齿(18)交错设置,所述粉碎辊(12)位于网孔板(11)正下方。

6.根据权利要求1所述的中空玻璃生产用废旧玻璃回收装置,其特征在于:所述粉碎辊(12)转轴上均固定设有齿轮环(19),且齿轮环(19)啮合连接。
