专利号: 2020218541489
申请人: 如皋市厚德机械配件有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

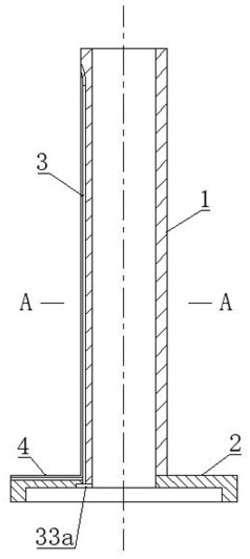

1.一种自动割纱用玻璃纤维纺织纱管,包括管体以及整体成型在管体底端的环形管座,所述管体的外圆周面上具有一道沿管体轴线方向延伸的垂直凹槽,其特征在于:所述垂直凹槽自上而下包括依次连通的切割槽分段、刀身限位段和刀尖容纳槽分段,所述切割槽分段的横截面为矩形,刀身限位段的横截面为等腰倒梯形,且等腰倒梯形的上底与矩形的底边重合,所述刀尖容纳槽分段的横截面为圆形,且圆形的直径大于等腰倒梯形的下底。

2.根据权利要求1所述的自动割纱用玻璃纤维纺织纱管,其特征在于:所述垂直凹槽的刀尖容纳槽分段在其自身延伸方向的下端一直向下延伸至环形管座的下表面,形成一个清理孔。

3.根据权利要求1所述的自动割纱用玻璃纤维纺织纱管,其特征在于:所述环形管座的上表面具有一道沿其自身半径方向延伸的水平凹槽,该水平凹槽的内端延伸至与垂直凹槽连通,外段延伸至环形管座的外圆周面。
