专利号: 2020217713539
申请人: 河北沃凯网络科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

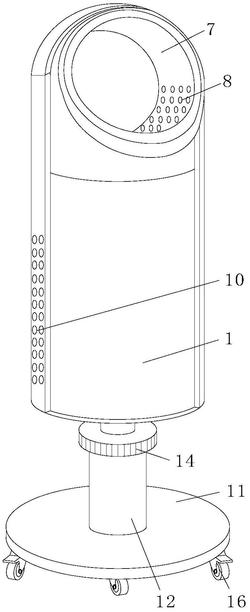

1.一种具有供氧功能的空气净化器,包括外壳体(1)、风机(2)、风道管(3)、氧气机(4)、旋流片(5)、布气盒(6)、通气内腔(7)、复合空气滤网(9)、底座(11)、圆筒柱(12)、限位块(13)、调节螺母(14)、丝杆(15)和万向轮(16),其特征在于:所述外壳体(1)内壁底部的中间位置与风机(2)的底部固定连接,所述风道管(3)的一端与风机(2)的输出端固定连通,所述氧气机(4)的一侧与外壳体(1)内壁的一侧固定连接,所述氧气机(4)的输出端与风道管(3)的一侧固定连通,所述旋流片(5)固定安装在风道管(3)的内部,所述风道管(3)的另一端与布气盒(6)的底部固定连通,所述布气盒(6)的两侧分别与外壳体(1)内壁的两侧固定连通,所述通气内腔(7)位于外壳体(1)的顶部,所述外壳体(1)上开设有出气孔(8),所述出气孔(8)位于通气内腔(7)的内侧壁上,所述出气孔(8)与布气盒(6)上的通孔处于连通状态。

2.根据权利要求1所述的一种具有供氧功能的空气净化器,其特征在于:所述旋流片(5)的形状为螺旋叶片状,所述旋流片(5)的外侧壁与风道管(3)的内侧壁固定连接。

3.根据权利要求1所述的一种具有供氧功能的空气净化器,其特征在于:所述复合空气滤网(9)的数量为两个,两个所述复合空气滤网(9)分别固定安装在外壳体(1)内壁的两侧,所述复合空气滤网(9)为四层组合设置,其中四层滤网分别为纳米银离子滤网、HEPA滤网、活性炭滤网和纳米光触媒滤网,所述外壳体(1)的两侧均开设有配合复合空气滤网(9)进气使用的进气孔(10)。

4.根据权利要求1所述的一种具有供氧功能的空气净化器,其特征在于:所述底座(11)顶部的中间位置与圆筒柱(12)的底部固定连接,所述限位块(13)滑动安装在圆筒柱(12)的内部,所述调节螺母(14)的底部通过轴承与圆筒柱(12)的顶部固定连接,所述丝杆(15)的外表面通过螺纹与调节螺母(14)螺纹连接。

5.根据权利要求1所述的一种具有供氧功能的空气净化器,其特征在于:所述丝杆(15)的底部延伸至圆筒柱(12)的内部并与限位块(13)的顶部转动连接,所述丝杆(15)的顶部与外壳体(1)的底部固定连接。

6.根据权利要求1所述的一种具有供氧功能的空气净化器,其特征在于:所述万向轮(16)固定安装在底座(11)的底部,所述万向轮(16)的数量为四个,四个所述万向轮(16)相对于底座(11)底部的四周等距离均匀部。
