专利号: 2020217381393
申请人: 李景丽
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

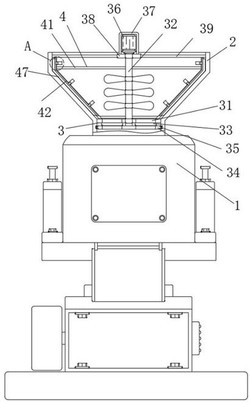

1.一种具有高效进料结构的造粒机,包括造粒机主体(1),其特征在于:所述造粒机主体(1)的顶端安装有入料口(2),且入料口(2)的内部设置有定量机构(3),所述定量机构(3)包括第一定量盘(31),所述入料口(2)的底端内壁固定连接有第一定量盘(31),且第一定量盘(31)的内部通过轴承安装有固定转轴(32),所述第一定量盘(31)的底端固定连接有清理板(33),且清理板(33)远离第一定量盘(31)的一端与第二定量盘(34)的表面相抵触,所述第二定量盘(34)的侧面固定连接有第一滑块(35),所述固定转轴(32)远离第一定量盘(31)的一端连接有电机(36),且电机(36)安装在第一固定框(37)的内部,所述第一固定框(37)的底端固定连接有固定座(38),且固定座(38)的侧面固定连接有第一连接杆(39),所述固定转轴(32)的表面设置有清理机构(4),所述清理机构(4)包括第二连接杆(41),所述固定转轴(32)的两侧固定连接有第二连接杆(41),且第二连接杆(41)远离固定转轴(32)的一端固定连接有固定杆(42),所述固定杆(42)的表面固定连接有第二固定框(43),且第二固定框(43)的内壁焊接有弹簧(44),所述弹簧(44)远离第二固定框(43)的一端焊接有伸缩杆(45),且伸缩杆(45)的表面固定连接有第二滑块(46),所述伸缩杆(45)远离第二滑块(46)的一端固定连接有清理杆(47)。

2.根据权利要求1所述的一种具有高效进料结构的造粒机,其特征在于:所述入料口(2)的底端内部开设有圆形滑槽,且入料口(2)底端内部开设的圆形滑槽与第一滑块(35)组成滑动连接。

3.根据权利要求1所述的一种具有高效进料结构的造粒机,其特征在于:所述第一定量盘(31)的内部开设有通孔,所述第二定量盘(34)的内部开设有通孔,所述第一定量盘(31)内部开设的通孔尺寸大小与第二定量盘(34)内部开设的通孔尺寸大小相同。

4.根据权利要求1所述的一种具有高效进料结构的造粒机,其特征在于:所述第一连接杆(39)设置为圆柱形,且第一连接杆(39)围绕固定座(38)的中心位置等距离设置有四组。

5.根据权利要求1所述的一种具有高效进料结构的造粒机,其特征在于:所述固定杆(42)的内部开设有滑槽,且固定杆(42)内部开设的滑槽内壁尺寸大小与清理杆(47)的表面尺寸相适配。

6.根据权利要求1所述的一种具有高效进料结构的造粒机,其特征在于:所述第二固定框(43)的内壁开设有滑槽,且第二固定框(43)内壁开设的滑槽与第二滑块(46)组成滑动连接。
