专利号: 2020217184639
申请人: 杭州辉利科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

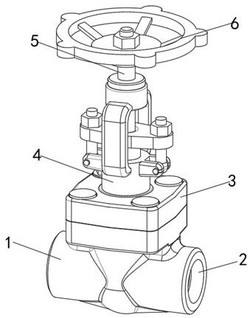

1.一种不锈钢氧气专用截止阀,包括阀体(1),其特征在于:所述阀体(1)的两端均设置有连接口(2),所述阀体(1)的内部开设有进出水腔(9),所述进出水腔(9)的两端分别贯穿两端所述连接口(2),所述进出水腔(9)的中部设置有镶嵌环(15),所述镶嵌环(15)与阀体(1)固定连接,所述进出水腔(9)的内部设置有阀芯(10),所述阀芯(10)的上表面中部固定连接有阀杆(5),所述阀芯(10)的外侧上端固定连接有连接块(11),所述连接块(11)的下表面固定连接有第一密封圈(14),所述镶嵌环(15)的上表面开设有第一凹槽(12),所述第一密封圈(14)与第一凹槽(12)过盈连接,所述阀芯(10)的下表面开设有第二凹槽(13),所述镶嵌环(15)的内侧下端固定连接有垫圈(18),所述垫圈(18)的上端设置有连接圈(16),且所述连接圈(16)的上表面固定连接有第二密封圈(17),所述第二密封圈(17)与第二凹槽(13)过盈连接。

2.根据权利要求1所述的不锈钢氧气专用截止阀,其特征在于:所述阀芯(10)的上表面两侧均固定连接有固定杆(21),所述固定杆(21)的上端固定连接有限位环(20),所述进出水腔(9)的中部上端开设有限位槽(19),所述限位环(20)与限位槽(19)插合连接。

3.根据权利要求1所述的不锈钢氧气专用截止阀,其特征在于:所述连接圈(16)的侧面为倾斜设置,且所述连接圈(16)的侧面与阀芯(10)的下端侧面相适配。

4.根据权利要求1所述的不锈钢氧气专用截止阀,其特征在于:所述阀体(1)的上端设置有阀盖(3),所述阀盖(3)的四周均贯穿设置有螺杆(8),每个所述螺杆(8)的下端均与阀体(1)固定连接,且每个所述螺杆(8)的上端均螺纹连接有螺母(7),所述阀盖(3)的上表面中部固定连接有连接杆(4)。

5.根据权利要求1所述的不锈钢氧气专用截止阀,其特征在于:所述阀杆(5)的上端依次贯穿阀体(1)以及连接杆(4)延伸至连接杆(4)的上端,且所述连接杆(4)的上端固定连接有手轮(6)。
