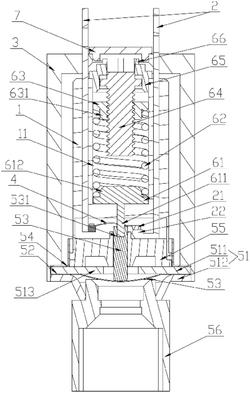

1.一种可调节式压力开关，其特征在于：所述压力开关包括接线柱外壳（1），两根分别固定安装有动触点（21）和静触点（22）的接线柱（2），使所述动触点（21）与所述静触点（22）断开的断开装置，以及用于调节断开压力的压力调节装置，两根所述接线柱（2）平行安装于所述接线柱外壳（1）上，所述静触点（22）固定安装于其中一根所述接线柱（2）上，所述动触点（21）通过簧片（4）安装于另一根所述接线柱（2）上，所述接线柱外壳（1）的上端开设有安装槽（11）；

所述断开装置包括固定安装于所述接线柱外壳（1）下方的膜盖（51），夹装于所述膜盖（51）内的弹性膜片（52），以及安装于所述弹性膜片（52）上方的推杆（53），所述推杆（53）抵靠于所述簧片（4）下端；

所述压力调节装置包括依次安装于所述安装槽（11）内的传动底板（61）、调节弹簧（62）、调节座（63）、调节螺杆（64）和固定座（65），所述传动底板（61）安装于所述安装槽（11）的槽底，下端一体成型有向下穿出槽底的顶杆（611），所述顶杆（611）抵靠于所述推杆（53），所述调节弹簧（62）的下端抵靠于所述传动底板（61），上端抵靠于所述调节座（63），所述调节座（63）套装于所述安装槽（11）内，中部同轴设置有内螺纹，所述调节螺杆（64）的下端设置有与所述内螺纹相连接的外螺纹，所述调节螺杆（64）轴向定位安装于所述固定座（65）上，所述固定座（65）固定安装于所述安装槽（11）的槽口处。

2.根据权利要求1所述的可调节式压力开关，其特征在于:所述推杆（53）的上端开设有容纳所述顶杆（611）的顶杆槽（531）。

3.根据权利要求1所述的可调节式压力开关，其特征在于:所述调节螺杆（64）的上端伸出所述固定座（65）外，所述调节螺杆（64）的上表面开设有操作槽（641），所述操作槽（641）为十字槽、一字槽或内六角槽。

4.根据权利要求3所述的可调节式压力开关，其特征在于:所述调节螺杆（64）固定安装有定位块（66），所述定位块（66）的下端抵靠于所述固定座（65）的上端。

5.根据权利要求3所述的可调节式压力开关，其特征在于:所述接线柱外壳（1）外罩设有保护外罩（3），所述保护外罩（3）的中部开设有使所述操作槽（641）外露的操作孔（31）。

6.根据权利要求5所述的可调节式压力开关，其特征在于:所述操作孔（31）上固定安装有封闭所述操作孔（31）的防尘罩（7）。

7.根据权利要求1所述的可调节式压力开关，其特征在于:所述传动底板（61）的上端和所述调节座（63）的下端分别设置有用于定位安装所述调节弹簧（62）的第一定位柱（612）和第二定位柱（631）。

8.根据权利要求1所述的可调节式压力开关，其特征在于:所述膜盖（51）包括固定安装于所述接线柱外壳（1）下端的上膜盖（511），和安装于所述上膜盖（511）下方的下膜盖（512），所述弹性膜片（52）的边缘夹装于所述上膜盖（511）和所述下膜盖（512）之间。

9.根据权利要求8所述的可调节式压力开关，其特征在于:所述上膜盖（511）向内延伸有定位圈（513）。

10.根据权利要求8所述的可调节式压力开关，其特征在于:所述膜盖（51）的上方通过固定圈（54）同轴设置有导向盖（55），所述推杆（53）套装于所述导向盖（55）内。
