专利号: 2020216433403
申请人: 安徽众帆环境工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

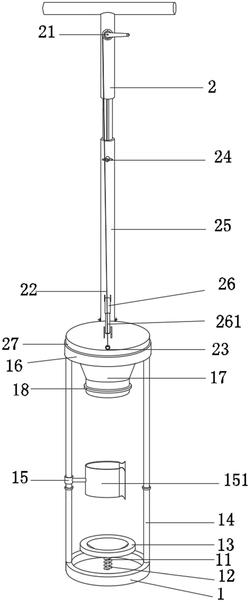

1.一种环境检测用水体采样装置,包括基座(1)、T型杆(2)和拉绳(22),其特征在于:所述基座(1)上开设有穿孔,所述穿孔内穿插有限位杆(11),所述限位杆(11)上套接有复位弹簧(12),所述限位杆(11)上端焊接有底座(13),所述底座(13)上设置有圆弧形凹槽,所述基座(1)上焊接有竖杆(14),所述竖杆(14)上有一体化成型的凸起,所述竖杆(14)上套接有T型套环(15),所述T型套环(15)的下端与凸起接触放置,所述T型套环(15)上焊接有卡环(151),所述竖杆(14)的上端均焊接在顶环(16)的下端,所述顶环(16)的下端通过螺钉固定有漏斗(17),所述漏斗(17)上套接有橡胶圈(18),所述顶环(16)的侧面焊接有竖管(25),所述竖管(25)的下端铰接有塞盖(27),所述塞盖(27)插入顶环(16)内,所述塞盖(27)上铰接有压杆(261),所述压杆(261)贯穿压管(26),所述压管(26)内设置有压力弹簧(262),所述压管(26)铰接在竖管(25)上,所述竖管(25)内插接有T型杆(2),所述T型杆(2)上开设有凹槽,所述竖管(25)上端开设有螺纹孔,所述螺纹孔与碟形螺丝(24)通过内外螺纹连接,所述碟形螺丝(24)的顶端与T型杆(2)上的凹槽接触,所述T型杆(2)上设有绕线器(21),所述绕线器(21)的轴贯穿T型杆(2),所述拉绳(22)缠绕在绕线器(21)上,所述拉绳的另一端系在圆环(23)上,所述圆环(23)焊接在塞盖(27)上。

2.根据权利要求1所述的一种环境检测用水体采样装置,其特征在于:所述绕线器(21)轴的另一端套接有螺帽,用于固定绕线器(21)。

3.根据权利要求1所述的一种环境检测用水体采样装置,其特征在于:所述拉绳(22)为尼龙绳。

4.根据权利要求1所述的一种环境检测用水体采样装置,其特征在于:所述塞盖(27)的下端设置有橡胶垫。

5.根据权利要求1所述的一种环境检测用水体采样装置,其特征在于:所述底座(13)的圆弧形凹槽内设置有橡胶垫。
