专利号: 2020216187521
申请人: 麦荣洲
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

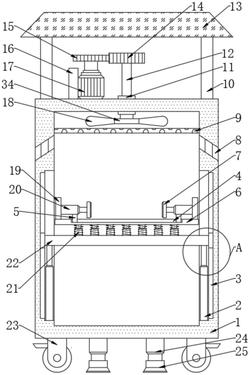

1.一种建筑电气施工安全防护装置,包括箱体(1),其特征在于:所述箱体(1)内壁两侧均开设有凹槽(33),所述凹槽(33)内壁底部固定连接有第一电动推杆(2),所述第一电动推杆(2)顶端固定连接有支撑板(22),所述支撑板(22)两侧均固定连接有第二滑块(32),所述凹槽(33)侧面开设有第一滑槽(3),所述第二滑块(32)滑动连接在第一滑槽(3)内,所述支撑板(22)顶部固定连接有减震器(21),所述减震器(21)顶部固定连接有放置板(6),所述放置板(6)顶部固定连接有两个第二固定杆(19),两个所述第二固定杆(19)侧面固定连接有第二电动推杆(20),所述第二电动推杆(20)另一端固定连接有夹板(7),所述箱体(1)顶部固定连接有电机(17),所述电机(17)的输出轴上固定连接有主动齿轮(15),所述主动齿轮(15)表面啮合有从动齿轮(14),所述从动齿轮(14)内穿设有转轴(12),所述箱体(1)内穿设有轴承(11),所述转轴(12)底端穿过轴承(11)固定连接有固定块(34),所述固定块(34)两侧均固定连接有扇叶(18),所述箱体(1)顶部固定连接有两个支撑杆(10),两个所述支撑杆(10)顶部固定连接有防雨伞(13)。

2.根据权利要求1所述的一种建筑电气施工安全防护装置,其特征在于:所述箱体(1)底部靠近四角的位置均固定连接有万向轮(23),所述万向轮(23)内设置有刹车片。

3.根据权利要求1所述的一种建筑电气施工安全防护装置,其特征在于:所述箱体(1)底部固定连接有两个第三电动推杆(24),两个所述第三电动推杆(24)底部固定连接有支撑底座(25),所述支撑底座(25)底部固定连接有防滑垫。

4.根据权利要求1所述的一种建筑电气施工安全防护装置,其特征在于:所述箱体(1)内壁两侧相对面固定连接有透风板(9),所述第二电动推杆(20)底部固定连接有第一滑块(5),所述放置板(6)内开设有第二滑槽(4),所述第一滑块(5)滑动连接在第二滑槽(4)内。

5.根据权利要求1所述的一种建筑电气施工安全防护装置,其特征在于:所述箱体(1)前侧通过合页(31)活动连接有箱门(26),所述箱门(26)通过锁具(27)与箱体(1)前侧固定连接,所述箱体(1)前侧固定连接有把手(28)。

6.根据权利要求1所述的一种建筑电气施工安全防护装置,其特征在于:所述箱体(1)前侧设置有若干个透气孔(30),所述透气孔(30)前侧设置有挡尘网(29)。

7.根据权利要求1所述的一种建筑电气施工安全防护装置,其特征在于:所述箱体(1)顶部固定连接有第一固定杆(16),所述第一固定杆(16)右侧与电机(17)固定连接,所述箱体(1)两侧设置有通风口(8),所述通风口(8)内设置有防尘网。
