专利号: 2020215814893
申请人: 东莞市协和精密模具有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

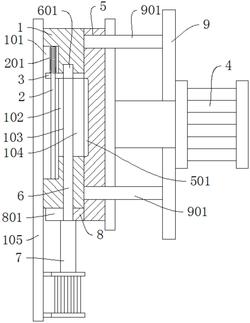

1.一种方便脱模的橡胶模具,其特征在于:包括固定板(105)和安装板(9),所述固定板(105)和所述安装板(9)对称设置,所述固定板(105)靠近所述安装板(9)的表面安装有第一模座(1),所述第一模座(1)远离所述安装板(9)的表面设置有固定槽(101),所述第一模座(1)朝向所述安装板(9)的表面设置有用于产品成型的第一成型槽(104),所述固定槽(101)和所述第一成型槽(104)之间贯穿设置有导向槽(102),所述安装板(9)表面通过推力气缸(4)安装有第二模座(5),所述第二模座(5)朝向所述第一模座(1)的表面设置有与所述第一成型槽(104)对应的第二成型槽(501);

所述固定槽(101)内部安装有导向杆(2),所述导向杆(2)的外侧滑动安装有滑动板(3),所述导向杆(2)外侧安装有用于推动所述滑动板(3)滑动的推力弹簧(201),所述滑动板(3)的外侧通过滑板(301)安装有推板(302),所述推板(302)与所述导向槽(102)间隙配合,所述第一模座(1)的底面贯穿设置有滑槽(103),所述滑槽(103)位于所述导向槽(102)和所述第一成型槽(104)之间,所述滑槽(103)内部滑动安装有插板(6),所述固定板(105)表面安装有用于推动所述插板(6)在所述滑槽(103)内部滑动的伸缩气缸(7)。

2.根据权利要求1所述的一种方便脱模的橡胶模具,其特征在于:所述导向杆(2)有若干个,且在所述固定槽(101)内部均匀分布。

3.根据权利要求1所述的一种方便脱模的橡胶模具,其特征在于:所述插板(6)的活动端安装有插块(601),所述推板(302)的表面贯穿设置有与所述插块(601)间隙配合的插槽(303)。

4.根据权利要求1所述的一种方便脱模的橡胶模具,其特征在于:所述第一模座(1)和所述安装板(9)之间安装有导杆(901),所述第二模座(5)滑动安装在所述导杆(901)的外侧。

5.根据权利要求4所述的一种方便脱模的橡胶模具,其特征在于:所述导杆(901)有若干个,且在所述安装板(9)表面呈矩形阵列分布。

6.根据权利要求1所述的一种方便脱模的橡胶模具,其特征在于:所述第二模座(5)靠近所述第一模座(1)的表面安装有固定块(8),所述固定块(8)的活动端设置有限位槽(801),所述限位槽(801)与所述插板(6)间隙配合。
