专利号: 2020215598822
申请人: 丁华莉
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

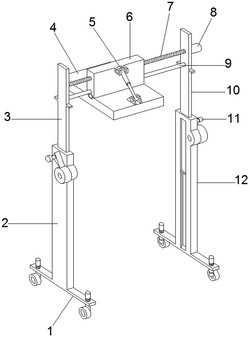

1.一种可移动式浴霸,包括左支腿(2)、右支腿(12),其特征在于,所述左支腿(2)与右支腿(12)内部分别开设有滑槽,左支腿(2)内部装设有一号伸缩板(3)、右支腿(12)内部装设有二号伸缩板(10),一号伸缩板(3)与二号伸缩板(10)之间固定装设有滑杆(9),滑杆(9)装设有驱动块(6),驱动块(6)穿插有丝杆(7),驱动块(6)下端转动安装有浴霸本体(4),浴霸本体(4)上端转动连接有伸缩杆(5),伸缩杆(5)上端与驱动块(6)转动连接,一号伸缩板(3)与二号伸缩板(10)前端设有齿条,齿条啮合有齿轮(17),齿轮(17)同轴装设有棘轮(15),棘轮(15)卡有卡爪(16),卡爪(16)穿插有固定杆(11),所述左支腿(2)与右支腿(12)内棘轮(15)转向相反。

2.根据权利要求1所述的一种可移动式浴霸,其特征在于,所述二号伸缩板(10)右侧装设有电机(8),电机(8)左端输出轴与丝杆(7)右端固定连接。

3.根据权利要求1所述的一种可移动式浴霸,其特征在于,所述一号伸缩板(3)与二号伸缩板(10)上端设有二号限位块(14),下端设有一号限位块(13)。

4.根据权利要求1所述的一种可移动式浴霸,其特征在于,所述左支腿(2)与右支腿(12)下端固定装设有底板(1)。

5.根据权利要求4所述的一种可移动式浴霸,其特征在于,所述底板(1)前后端分别装设有调节螺柱(18),调节螺柱(18)下端活动安装有转轮(19)。

6.根据权利要求1所述的一种可移动式浴霸,其特征在于,所述棘轮(15)通过驱动电机带动,且驱动电机转向相反。

7.根据权利要求1所述的一种可移动式浴霸,其特征在于,所述驱动块(6)内置有控制器,控制器与伸缩杆(5)、电机(8)电性连接。
