专利号: 2020215305253
申请人: 冠县鑫威轴承有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

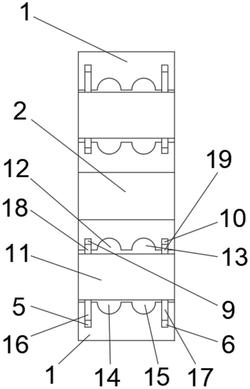

1.一种超静音电机轴承,包括轴承外圈(1)和轴承内圈(2),其特征在于:所述轴承内圈(2)位于轴承外圈(1)的内部,所述轴承外圈(1)和轴承内圈(2)之间设置有尼龙保持架(11),所述尼龙保持架(11)的内壁上固定有多个等距离排列的第三钢珠(14)和第四钢珠(15),所述尼龙保持架(11)的内壁上固定有第三滑块(18)和第四滑块(19);

所述尼龙保持架(11)的外壁上固定有多个等距离排列的第一钢珠(12)和第二钢珠(13),所述轴承内圈(2)的外壁上固定有第一滑块(16)和第二滑块(17);

所述轴承外圈(1)的内壁上开设有与第一钢珠(12)相适配的第一半圆钢珠滑槽(3),所述轴承外圈(1)的内壁上开设有与第二钢珠(13)相适配的第二半圆钢珠滑槽(4),所述轴承外圈(1)的内壁上开设有与第一滑块(16)相适配的第一滑槽(5),所述轴承外圈(1)的内壁上开设有与第二滑块(17)相适配的第二滑槽(6);

所述轴承内圈(2)的外壁上开设有与第三钢珠(14)相适配的第三半圆钢珠滑槽(7),所述轴承内圈(2)的外壁上开设有与第四钢珠(15)相适配的第四半圆钢珠滑槽(8),所述轴承内圈(2)的外壁上开设有与第三滑块(18)相适配的第三滑槽(9),所述轴承内圈(2)的外壁上开设有与第四滑块(19)相适配的第四滑槽(10)。

2.根据权利要求1所述的一种超静音电机轴承,其特征在于,多个所述第三钢珠(14)两两之间距离相等,多个所述第四钢珠(15)两两之间距离相等,所述第三滑块(18)、第四滑块(19)、第三钢珠(14)和第四钢珠(15)之间均留有间隔,所述第三钢珠(14)和第四钢珠(15)位于第三滑块(18)和第四滑块(19)之间。

3.根据权利要求1所述的一种超静音电机轴承,其特征在于,多个所述第一钢珠(12)两两之间距离相等,多个所述第二钢珠(13)两两之间距离相等,所述第一滑块(16)、第二滑块(17)、第一钢珠(12)和第二钢珠(13)之间均留有间隔,所述第一钢珠(12)和第二钢珠(13)位于第一滑块(16)和第二滑块(17)之间。

4.根据权利要求1所述的一种超静音电机轴承,其特征在于,所述尼龙保持架(11)通过第一钢珠(12)、第二钢珠(13)、第一滑块(16)和第二滑块(17)分别插接在第一半圆钢珠滑槽(3)、第二半圆钢珠滑槽(4)、第一滑槽(5)和第二滑槽(6)内,所述尼龙保持架(11)通过第三钢珠(14)、第四钢珠(15)、第三滑块(18)和第四滑块(19)分别插接在第三半圆钢珠滑槽(7)、第四半圆钢珠滑槽(8)、第三滑槽(9)和第四滑槽(10)内。

5.根据权利要求1所述的一种超静音电机轴承,其特征在于,所述第一半圆钢珠滑槽(3)和第二半圆钢珠滑槽(4)以轴承外圈(1)为中心对称,所述第一滑槽(5)和第二滑槽(6)以轴承外圈(1)为中心对称,所述第一半圆钢珠滑槽(3)、第二半圆钢珠滑槽(4)、第一滑槽(5)和第二滑槽(6)之间均留有间隔,所述第一半圆钢珠滑槽(3)和第二半圆钢珠滑槽(4)位于第一滑槽(5)和第二滑槽(6)之间,所述第三半圆钢珠滑槽(7)和第四半圆钢珠滑槽(8)以轴承内圈(2)为中心对称,所述第三滑槽(9)和第四滑槽(10)以轴承内圈(2)为中心对称,所述第三半圆钢珠滑槽(7)和第四半圆钢珠滑槽(8)位于第三滑槽(9)和第四滑槽(10)之间,所述第一半圆钢珠滑槽(3)和第三半圆钢珠滑槽(7)以尼龙保持架(11)为中心对称,所述第二半圆钢珠滑槽(4)和第四半圆钢珠滑槽(8)以尼龙保持架(11)为中心对称。

6.根据权利要求1所述的一种超静音电机轴承,其特征在于,所述第一滑块(16)和第二滑块(17)以尼龙保持架(11)为中心对称,所述第三滑块(18)和第四滑块(19)以尼龙保持架(11)为中心对称,所述第一滑块(16)和第三滑块(18)以龙保持架(11)为中心对称,所述第二滑块(17)和第四滑块(19)以尼龙保持架(11)为中心对称,所述第一钢珠(12)和第二钢珠(13)以尼龙保持架(11)为中心对称,所述第三钢珠(14)和第四钢珠(15)以尼龙保持架(11)为中心对称,所述第一钢珠(12)和第三钢珠(14)以尼龙保持架(11)为中心对称,所述第二钢珠(13)和第四钢珠(15)以尼龙保持架(11)为中心对称。

7.根据权利要求1所述的一种超静音电机轴承,其特征在于,所述第一钢珠(12)的最大直径值不超过第一半圆钢珠滑槽(3)的最小直径值,所述第二钢珠(13)的最大直径值不超过第二半圆钢珠滑槽(4)的最小直径值,所述第三钢珠(14)的最大直径值不超过第三半圆钢珠滑槽(7)的最小直径值,所述第四钢珠(15)的最大直径值不超过第四半圆钢珠滑槽(8)的最小直径值,所述第一滑块(16)的最大宽度值不超过第一滑槽(5)的最小宽度值,所述第一滑块(16)的最大长度值不超过第一滑槽(5)的最小长度值,所述第二滑块(17)的最大宽度值不超过第二滑槽(6)的最小宽度值,所述第二滑块(17)的最大长度值不超过第二滑槽(6)的最小长度值,所述第三滑块(18)的最大宽度值不超过第三滑槽(9)的最小宽度值,所述第三滑块(18)的最大长度值不超过第三滑槽(9)的最小长度值,所述第四滑块(19)的最大宽度值不超过第四滑槽(10)的最小宽度值,所述第四滑块(19)的最大长度值不超过第四滑槽(10)的最小长度值。
