专利号: 2020215245267
申请人: 惠安县联盛鞋塑有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

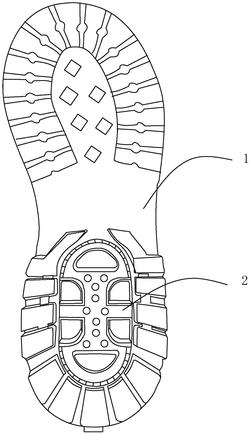

1.一种可调节防滑鞋底,包括鞋底本体(1),其特征在于,所述鞋底本体(1)上设置有防滑组件,所述防滑组件包括防滑勾爪(2)、传动机构和底座(3),所述防滑勾爪(2)通过导轨(4)与底座(3)滑动连接,所述导轨(4)安装于底座(3)上,所述传动机构位于防滑勾爪(2)与底座(3)之间。

2.根据权利要求1所述的一种可调节防滑鞋底,其特征在于:所述传动机构包括若干凸轮(5)、齿轮(6)和齿条(8),所述凸轮(5)通过传动轴(7)与齿轮(6)传动连接,所述齿轮(6)与齿条(8)啮合传动。

3.根据权利要求2所述的一种可调节防滑鞋底,其特征在于:所述齿条(8)转动连接有限位杆(9),所述底座(3)设置有与限位杆(9)相匹配的限位块(10),所述齿条(8)远离限位杆(9)一端设置有用于齿条(8)复位的限位弹簧(13)。

4.根据权利要求1所述的一种可调节防滑鞋底,其特征在于:所述防滑勾爪(2)上设置有用于凸轮(5)转动限位的凹槽,所述凹槽与凸轮(5)凸部相匹配。

5.根据权利要求1所述的一种可调节防滑鞋底,其特征在于:所述导轨(4)上设置有用于防滑勾爪(2)复位的复位弹簧(11)。

6.根据权利要求1所述的一种可调节防滑鞋底,其特征在于:所述底座(3)与鞋底本体(1)之间设置有减震弹簧(12)。

7.根据权利要求1所述的一种可调节防滑鞋底,其特征在于:所述鞋底本体(1)采用乙烯-醋酸乙烯共聚物发泡制成。
