专利号: 2020215032218
申请人: 平顶山市科隆新材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

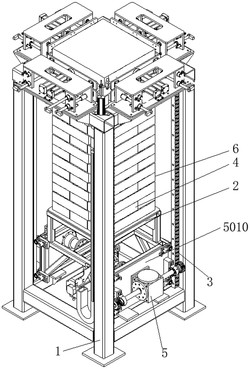

1.一种增强尼龙生产中的成品存储装置,其特征在于:包括呈矩形排列的四个立柱(1)和设置在四个立柱(1)之间的升降架(2),升降架(2)上放置有长方体形存储箱(4),长方体形存储箱(4)上沿其高度方向依次设置有多个用于储存成品的抽屉(6),所述立柱(1)上设置有竖直的齿条(3)和能在齿条(3)上升降移动的升降机构(5),所述升降机构(5)包括移动支架(5010)、设置在移动支架(5010)上的电机(502)、与电机(502)连接的减速机(501)和两个对称设置在减速机(501)两侧的换向器(503),换向器(503)与减速机(501)之间设置传动轴a(508)和轴承a(509),轴承a(509)与换向器(503)固定连接,所述传动轴a(508)的一端通过联轴器(504)与减速机(501)的输出轴连接,另一端设置穿设在轴承a(509)中,所述换向器(503)上穿设有传动轴b(505),传动轴b(505)的两端均穿设在轴承b(506)中,且传动轴b(505)的两端均固定连接有用于与所述齿条(3)相配合的齿轮(507),所述升降架(2)设置在移动支架(5010)上方并与移动支架(5010)固定连接。

2.如权利要求1所述的一种增强尼龙生产中的成品存储装置,其特征在于:所述升降架(2)包括三个依次间隔设置的水平方钢管(201),相邻两个水平方钢管(201)通过连接方钢管(203)固定连接,水平方钢管(201)两端的下方均垂直固定连接有竖直方钢管(202)。

3.如权利要求1所述的一种增强尼龙生产中的成品存储装置,其特征在于:所述立柱(1)为方钢管。

4.如权利要求1所述的一种增强尼龙生产中的成品存储装置,其特征在于:所述的四个立柱(1)中相邻两个立柱(1)之间均设置有连接杆,连接杆的两端分别与相对应的两个立柱(1)固定连接。

5.如权利要求1所述的一种增强尼龙生产中的成品存储装置,其特征在于:所述抽屉(6)呈长方体型。

6.如权利要求1所述的一种增强尼龙生产中的成品存储装置,其特征在于:所述抽屉(6)上设置有拉手。
