专利号: 2020214988296
申请人: 江苏金羚羊食品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

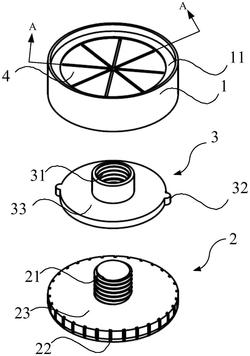

1.一种旋转上顶式即配型容器用瓶底,安装在饮品瓶底部,封闭所述饮品瓶的底部,其特征在于,包括连接环(1)、转动板(2)、顶出板(3),所述连接环(1)具有与饮品容器底端开口对应的形状,用于与饮品瓶连接,邻近所述饮品瓶底端的位置设置内接与所述连接环(1)的内壁的封盖片(4);

所述连接环(1)的下端安装有转动板(2),所述转动板(2)可相对转动的安装在所述连接环(1)的底部,轴向上所述转动板(2)与所述连接环(1)保持固定,所述转动板(2)的中心处固定有螺纹轴(21);

在所述转动板(2)上安装有顶出板(3),顶出板(3)中心处设置有螺纹套(31),所述螺纹套(31)旋合在所述螺纹轴(21)上;

所述顶出板(3)的边缘与所述连接环(1)内侧壁之间形成互相配合的凹槽和凸起,用于限制所述顶出板(3)相对所述连接环(1)内壁转动;

所述顶出板(3)的外周面贴合于所述连接环(1)的内壁构成密封结构;

所述螺纹套(31)的顶端贴合于所述封盖片(4)。

2.根据权利要求1所述的旋转上顶式即配型容器用瓶底,其特征在于,所述封盖片(4)的表面由中心放射状的形成多条易撕槽。

3.根据权利要求1所述的旋转上顶式即配型容器用瓶底,其特征在于,所述转动板(2)、顶出板(3)、连接环(1)为圆形。

4.根据权利要求1所述的旋转上顶式即配型容器用瓶底,其特征在于,所述转动板(2)的边缘沿上下方向刻有防滑槽(22)。

5.根据权利要求1至4中任一项所述的旋转上顶式即配型容器用瓶底,其特征在于,所述连接环(1)的下端具有向内突出的环状凸起,所述转动板(2)上圆周面上形成有环状凹槽,环状凸起和环状凹槽相配合,用于使所述转动板(2)可相对于所述连接环(1)轴向转动,在径向上两者保持相对位置固定。

6.一种容器,其特征在于,所述容器具有圆筒状的外形,开口上安装有密封盖,底部为开放结构,采用权利要求1至5中任一项所述的即配型容器用瓶底作为容器底部。

7.一种容器,其特征在于,所述容器具有圆筒状的外形,开口上安装有密封盖,底部具有权利要求1至5中任一项所述的瓶底,瓶身与所述连接环(1)一体成型。
