专利号: 2020214973407
申请人: 陕西国杨建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

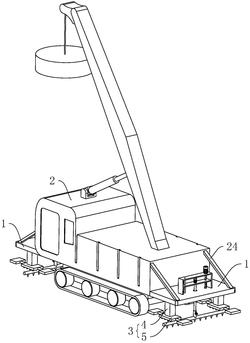

1.一种强夯机稳定机构,其特征在于:包括分别设置于强夯机主体(2)前端位置和后端位置的两组安装板(1),所述安装板(1)底部设置有两组支撑组件(3),所述支撑组件(3)包括竖直设置于所述安装板(1)底部的气缸(4)以及水平设置于所述气缸(4)底部的支撑板(5),两所述支撑组件(3)的气缸(4)分别位于安装板(1)底部的两端。

2.根据权利要求1所述的一种强夯机稳定机构,其特征在于:所述安装板(1)上方设置有升降板(9),所述安装板(1)上设置有驱动升降板(9)在竖直方向上往复运动的升降组件,所述升降板(9)底部竖直转动有转轴(10),所述升降板(9)顶部设置有驱动转轴(10)转动的第一伺服电机(11),所述安装板(1)对应转轴(10)的位置竖直开设有伸出孔(12),所述伸出孔(12)供转轴(10)穿过,所述转轴(10)位于两所述气缸(4)之间,所述转轴(10)底部通过连接组件水平设置有推平杆(13),所述推平杆(13)用于对两所述支撑板(5)下方的地基进行推平,所述推平杆(13)位于所述安装板(1)下方,所述推平杆(13)底部设置有若干尖刺(14),所述尖刺(14)的尖端朝下。

3.根据权利要求2所述的一种强夯机稳定机构,其特征在于:所述升降组件包括竖直设置于所述安装板(1)顶部的两组连接架(15)、水平设置于两所述连接架(15)之间的水平板(16)、竖直转动于所述水平板(16)与安装板(1)之间的丝杆(17)、竖直设置于所述水平板(16)与安装板(1)之间的导向杆(18)以及竖直设置于所述水平板(16)顶部且用于驱动丝杆(17)转动的第二伺服电机(19),所述升降板(9)位于两所述连接架(15)之间,所述丝杆(17)螺纹穿设于升降板(9),所述导向杆(18)滑动穿设于升降板(9)。

4.根据权利要求2所述的一种强夯机稳定机构,其特征在于:所述连接组件包括竖直设置于所述转轴(10)顶部的连接筒(20)、垂直设置于所述转轴(10)外侧靠近底部位置的螺杆(21)以及螺纹连接于所述螺杆(21)外侧的螺母(22),所述连接筒(20)呈中空设置,且上端部呈开口设置,所述连接筒(20)外侧开设有条形孔(23),所述条形孔(23)贯穿连接筒(20)内外两侧,所述条形孔(23)的长度方向与连接筒(20)的长度方向平行,所述转轴(10)下端部滑动穿设于连接筒(20)内,所述螺杆(21)滑动穿设于条形孔(23)内,所述螺杆(21)远离转轴(10)的一端伸出条形孔(23),所述螺母(22)端部与连接筒(20)外侧抵接。

5.根据权利要求1所述的一种强夯机稳定机构,其特征在于:所述支撑板(5)相对的两端部均水平设置有连接杆(7),所述连接杆(7)远离支撑板(5)的一端水平连接有加强板(8),所述加强板(8)底部与支撑板(5)底部齐平。

6.根据权利要求1所述的一种强夯机稳定机构,其特征在于:所述支撑板(5)底部竖直设置有若干尖锐物(6),所述尖锐物(6)的尖端朝下。

7.根据权利要求1所述的一种强夯机稳定机构,其特征在于:所述安装板(1)顶部倾斜设置有加固条(24),所述加固条(24)远离安装板(1)的位置与强夯机主体(2)连接。

8.根据权利要求4所述的一种强夯机稳定机构,其特征在于:所述条形孔(23)贯穿连接筒(20)上端部。
