专利号: 2020214735362
申请人: 江苏金凯树脂化工有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

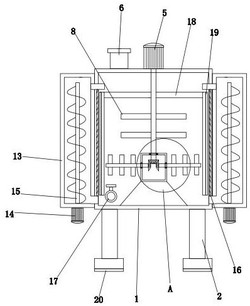

1.一种树脂生产搅拌装置,包括搅拌箱(1),其特征在于:所述搅拌箱(1)的底部设有支腿(2),所述搅拌箱(1)的内腔底部设有凸台(3),所述凸台(3)上设有安装箱(4),所述搅拌箱(1)的顶部设有搅拌电机(5)和位于搅拌电机(5)一侧的进料口(6),所述搅拌电机(5)的输出轴设有伸入安装箱(4)内腔的搅拌轴一(7),所述搅拌轴一(7)上设有搅拌杆一(8),所述搅拌轴一(7)的底部设有位于安装箱(4)内腔的主动锥齿轮(9),所述安装箱(4)的两侧均转动设有搅拌轴二(10),所述搅拌轴二(10)上设有搅拌杆二(11),所述搅拌轴二(10)位于安装箱(4)内腔的一端设有与主动锥齿轮(9)啮合的从动锥齿轮(12),所述搅拌箱(1)的两侧均设有升料组件。

2.根据权利要求1所述的一种树脂生产搅拌装置,其特征在于:所述升料组件包括设置在搅拌箱(1)侧壁的升料箱(13),所述升料箱(13)侧壁的底部和顶部均与搅拌箱(1)内腔连通,所述升料箱(13)的底部设有升料电机(14),所述升料电机(14)的输出轴设有位于升料箱(13)内的升料转轴(15),所述升料转轴(15)上设有螺旋而上的螺旋叶片。

3.根据权利要求2所述的一种树脂生产搅拌装置,其特征在于:所述搅拌箱(1)的内腔壁设有加热层(16)。

4.根据权利要求3所述的一种树脂生产搅拌装置,其特征在于:所述搅拌箱(1)侧壁底部设有排料管(17),所述排料管(17)上设有排料阀。

5.根据权利要求1所述的一种树脂生产搅拌装置,其特征在于:所述搅拌轴一(7)上设有位于搅拌杆一(8)上方的横杆(18),所述横杆(18)的底部设有贴合搅拌箱(1)内腔壁的刮板(19)。

6.根据权利要求1所述的一种树脂生产搅拌装置,其特征在于:所述支腿(2)的底部设有减震橡胶垫(20)。

7.根据权利要求5所述的一种树脂生产搅拌装置,其特征在于:所述搅拌轴一(7)和搅拌轴二(10)均通过轴承与安装箱(4)转动连接。
