专利号: 2020213348216
申请人: 江苏法迩蜡业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

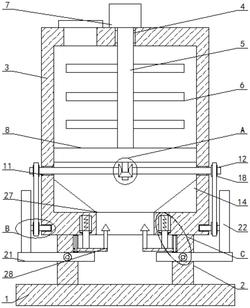

1.一种聚乙烯蜡的自动化收料装置,包括固定底座(1),其特征在于,所述固定底座(1)的顶部固定安装有两个固定柱(2),两个固定柱(2)的顶端固定安装有同一个设置为中空结构的收料箱(3),收料箱(3)上开设有转动孔(4),转动孔(4)内转动安装有转动柱(5),转动柱(5)的外侧固定安装有位于收料箱(3)内的搅拌棒(6),收料箱(3)的顶部固定安装有旋转电机(7),且转动柱(5)的顶端延伸至收料箱(3)的上方并与旋转电机(7)的输出轴固定连接,转动柱(5)的底端固定安装有圆形筛分板(8),圆形筛分板(8)的底部固定安装有连接杆(9),连接杆(9)的外侧固定套设有第一锥型齿轮(10),收料箱(3)的两侧均开设有连接孔(11),两个连接孔(11)内均转动安装有转动杆(12),两个转动杆(12)相结合靠近的一端均延伸至收料箱(3)内并固定安装有第二锥型齿轮(13),且两个第二锥型齿轮(13)均与第一锥型齿轮(10)相啮合,收料箱(3)的底部两侧均固定安装有三角挡板(14),两个三角挡板(14)相互远离的一端分别与相对应的收料箱(3)的一侧内壁固定连接,收料箱(3)的两侧均开设有安装槽(15),两个安装槽(15)内均转动安装有安装杆(16),两个安装杆(16)的外侧均固定套设有第一链轮(17),两个转动杆(12)的外侧均固定套设有第二链轮(18),两个第二链轮(18)上均啮合有链条(19),且两个第二链轮(18)通过两个链条(19)分别与相对应的第一链轮(17)传动连接。

2.根据权利要求1所述的一种聚乙烯蜡的自动化收料装置,其特征在于,两个固定柱(2)的侧壁上均转动安装有转动轮(20),两个转动轮(20)的侧壁上均固定安装有转动板(21),两个安装杆(16)相互远离的一端均固定安装有偏心轮(22),且两个转动板(21)的顶部分别与相对应的偏心轮(22)滑动接触。

3.根据权利要求1所述的一种聚乙烯蜡的自动化收料装置,其特征在于,两个固定柱(2)相互靠近的一侧均开设有第一滑槽(23),两个第一滑槽(23)内均滑动安装有第一滑块(24),且两个第一滑块(24)分别与相对应的转动板(21)相适配,两个第一滑块(24)上均开设有限位孔(25),两个限位孔(25)内均滑动安装有限位杆(26),且限位杆(26)的顶端和底端分别与相对应的第一滑槽(23)的顶部内壁和底部内壁固定连接。

4.根据权利要求1所述的一种聚乙烯蜡的自动化收料装置,其特征在于,所述收料箱(3)的底部开设有出料口(27),两个第一滑块(24)的顶部均固定安装有捣料块(28),且两个捣料块(28)的顶端均延伸至出料口(27)内。

5.根据权利要求1所述的一种聚乙烯蜡的自动化收料装置,其特征在于,所述收料箱(3)的底部两侧均开设有定位槽(29),两个定位槽(29)内均滑动安装有定位板(30),两个定位板(30)的底端均延伸至收料箱(3)的下方并与相对应的第一滑块(24)的顶部固定连接。

6.根据权利要求5所述的一种聚乙烯蜡的自动化收料装置,其特征在于,两个定位板(30)的顶端均固定安装有复位弹簧(31),两个复位弹簧(31)的顶端分别与相对应的定位槽(29)的顶部内壁固定连接。

7.根据权利要求1所述的一种聚乙烯蜡的自动化收料装置,其特征在于,所述收料箱(3)的顶部开设有进料口,收料箱(3)的顶部铰接有密封盖,且密封盖与进料口密封配合。

8.根据权利要求1所述的一种聚乙烯蜡的自动化收料装置,其特征在于,所述搅拌棒(6)的数量为多个,且多个搅拌棒(6)呈环形和竖直方向等距离分布在转动柱(5)的外侧。

9.根据权利要求5所述的一种聚乙烯蜡的自动化收料装置,其特征在于,所述定位槽(29)的两侧内壁上均开设有第二滑槽,定位板(30)的两侧均固定安装有第二滑块,且两个第二滑块分别与相对应的第二滑槽滑动连接。
