专利号: 2020213322447
申请人: 深圳市海恒汇科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

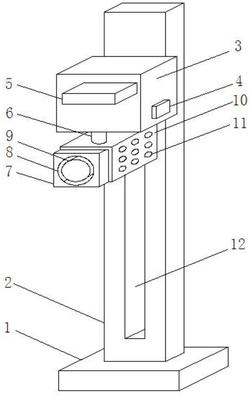

1.一种视频监控安防装置,包括底座(1),其特征在于,所述底座(1)顶部外壁固定有安装板(2),所述安装板(2)一侧外壁开设有滑槽(12),所述安装板(2)一侧内壁固定有导轨(19),所述导轨(19)内壁连接有固定杆(20),所述固定杆(20)连接在滑槽(12)内壁上,所述固定杆(20)一端固定有安装块(3),所述安装块(3)一侧外壁固定有蜂鸣器(4),所述安装块(3)一侧外壁固定有固定板(5),所述固定板(5)底部外壁固定有电动伸缩杆(13),所述电动伸缩杆(13)活塞杆连接有清洁刷(14),所述安装块(3)底部连接有转动杆(6),所述转动杆(6)底部固定有防护外壳(7),所述防护外壳(7)一侧外壁固定有玻璃罩(8),所述防护外壳(7)内壁固定有摄像头(9),所述摄像头(9)位于玻璃罩(8)一侧,所述防护外壳(7)外壁固定有橡胶垫(10),所述橡胶垫(10)和防护外壳(7)外壁均开设有等距分布的通孔(11)。

2.根据权利要求1所述的一种视频监控安防装置,其特征在于,所述防护外壳(7)一侧内壁固定有第一电机(15),所述第一电机(15)输出轴连接有固定套,且固定套外壁固定有扇叶(16)。

3.根据权利要求2所述的一种视频监控安防装置,其特征在于,所述防护外壳(7)一侧外壁开设有两个通风口(17),且两个通风口(17)内壁分别固定有两个过滤网(18),两个所述通风口(17)分别位于第一电机(15)两侧。

4.根据权利要求1所述的一种视频监控安防装置,其特征在于,所述安装板(2)两侧内壁连接有同一个螺纹杆(21),且固定杆(20)螺接在螺纹杆(21)外壁上。

5.根据权利要求4所述的一种视频监控安防装置,其特征在于,所述安装板(2)底部一侧内壁固定有第二电机(22),且第二电机(22)输出轴连接有第一锥齿轮(23),所述螺纹杆(21)外壁固定有第二锥齿轮(24),且第一锥齿轮(23)和第二锥齿轮(24)相互啮合。

6.根据权利要求4所述的一种视频监控安防装置,其特征在于,所述安装板(2)底部内壁固定有第三电机(25),且第三电机(25)输出轴连接有主动轮(26),所述螺纹杆(21)外壁固定有从动轮(28),且主动轮(26)和从动轮(28)外壁连接有同一个传动皮带。

7.根据权利要求6所述的一种视频监控安防装置,其特征在于,所述摄像头(9)、电动伸缩杆(13)、第一电机(15)、第二电机(22)和第三电机(25)均通过导线连接有开关,且开关通过导线连接有控制器。
