专利号: 2020212641799
申请人: 巢湖宜安云海科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

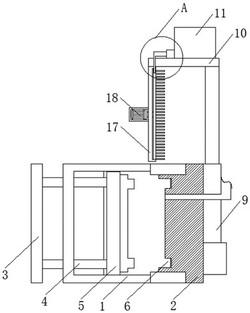

1.金属铝合金压铸件快速脱模装置,包括装置主体(1),其特征在于:所述装置主体(1)的内侧设置有定模(2),且装置主体(1)的一侧设置有移动板(3),所述装置主体(1)远离移动板(3)的一侧安装有液压推杆(9),所述移动板(3)靠近装置主体(1)的一侧设置有连接杆(4),所述连接杆(4)远离移动板(3)的一侧设置有动模(5),所述定模(2)的内侧设置有模具槽(6),且定模(2)的内部安装有电动推杆(7),所述电动推杆(7)的输出端设置有推板(8),所述液压推杆(9)的顶端设置有支撑板(10),所述支撑板(10)的顶端设置有水箱(11),所述水箱(11)的一侧安装有水泵(12),所述水泵(12)的一侧连接有出水管(13),所述出水管(13)的一端设置有转动盘(14),所述转动盘(14)上设置有喷孔(16),且转动盘(14)的一侧设置有清洁条(15),所述转动盘(14)的外侧设置有固定架(17),所述固定架(17)上安装有电机(18)。

2.根据权利要求1所述的金属铝合金压铸件快速脱模装置,其特征在于:所述装置主体(1)上设置有与连接杆(4)相匹配的穿孔,所述动模(5)与模具槽(6)卡合。

3.根据权利要求1所述的金属铝合金压铸件快速脱模装置,其特征在于:所述液压推杆(9)与装置主体(1)通过安装座固定连接,所述电机(18)与固定架(17)通过安装架固定连接。

4.根据权利要求1所述的金属铝合金压铸件快速脱模装置,其特征在于:所述电动推杆(7)焊接在定模(2)的内部,所述推板(8)与电动推杆(7)通过螺栓固定连接,且推板(8)与模具槽(6)卡合。

5.据权利要求1所述的金属铝合金压铸件快速脱模装置,其特征在于:所述清洁条(15)与喷孔(16)的数量皆为多个,且喷孔(16)贯穿至转动盘(14)的内部。

6.据权利要求1所述的金属铝合金压铸件快速脱模装置,其特征在于:所述清洁条(15)与转动盘(14)通过胶水连接,所述固定架(17)焊接在支撑板(10)的底端。
